美国信维CAA-100 天馈线测试仪

描述

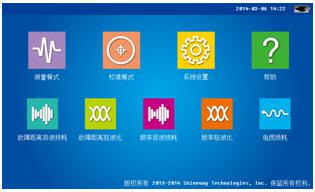

设计友好的用户界面

便捷的校准模式

测量模式

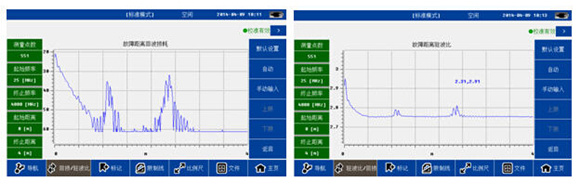

故障距离回波损耗/驻波比测试

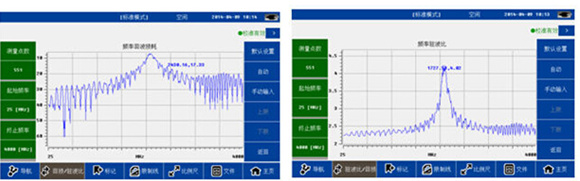

频率回波损耗/驻波比测试

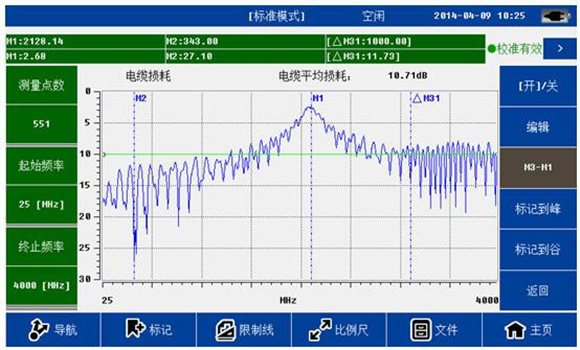

电缆平均损耗测试

技术指标：

型号	CAA-100
测试功能	回波损耗（Return Loss）
	驻波比（VSWR）
	故障距离（DTF）回波损耗（Return Loss）
	故障距离（DTF）驻波比（VSWR）
	频域损耗（Loss）
频率范围（MHz）	25 ~ 4000
频率准确度（@25℃）	+/-75ppm
频率分辨率（kHz）	100
输出功率（dbm）	<0
测试速度（S）	2，3，6
测量点数	1,372,755,511,103
测试准确度（dB）	>42（校准后）
回波损耗（dB）	量程: 0.00 至60.00
回波损耗（dB）	分辨率: 0.01
VSWR（dB）	量程: 1.00 至65.00
	精度: 同RL
	分辨率: 0.01
电缆损耗（dB）	量程: 0.00 至30.00
电缆损耗（dB）	分辨率: 0.01
故障距离（dB）	垂直范围: 回波损耗: 0.00 至60.00
故障距离（dB）	SWR: 1.00 至65.00
量程	(数据点数- 1) x 分辨率
量程	数据点数= 137，275，551，1103
长度（m）	1500
分辨率（m）	分辨率(m)= ( 1.5 x 108 ) x (Vp) / (f2-f1) Hz
	这里Vp 是电缆的相对传播速度
	f2 是停止频率, f1 是开始频率
干扰抑制度（dBm）	On-channel: +17 (> +/-10MHz)
干扰抑制度（dBm）	On-frequency: -5 (<+/-10kHz)
端口承受最大功率（dBm）	25
存储空间（GB）	>2
数据保存和调入功能	具备
开机自检功能	具备
连续测量时间（h）	>8
节电功能	具备（待机，自动关机，调节屏幕亮度）
加窗功能	具备
用户操作方式	触摸屏，键盘，鼠标等
显示器	7”LCD单点电阻彩色触摸屏
语言	2种（中、英）
在线升级功能	具备
输入输出端口	射频接口形式：N型阴头，50欧姆
	USB口1：连接到PC进行通讯
	USB口2：外接数据存储器（flash）
	网口：RJ45形式，用于与电脑进行网络通讯。
温度（℃）	工作温度：0 to +50 (使用电池)； 0 to +40 (使用配电器)
	电池充电温度：0°C to +50 °C
	存储温度：-40 to +70（主机）； -20 to +70（电池）
电源适配器	交流输入电压110~240V，输出电压12~15V，最小电流不小于2A
重量（Kg）	2.5
尺寸(长×宽×高)（mm）	290×175×75
