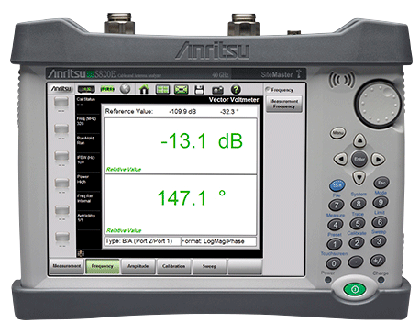

日本安立Microwave Site Master™ 手持式电缆与天线分析仪S820E

Microwave Site Master™ 手持式电缆与天线分析仪S820E


概述：


应用：
通信系统应用

  • 微波天线
  • 同轴电缆和波导
  • 射频与微波组件



行业

  • 国防与航空航天
  • 蜂窝网络
  • 公共安全
  • 卫星网络
  • 专用网络（例如公用事业、铁路）
  • 教育
  • R&D



选件：

频率选项（仅选择一个频率选项）

选件 描述 选件订购号
选件 708 1 MHz 到 8 GHz，N(f) 型端口
 		 S820E-0708
选件 714 1 MHz 到 14 GHz，N(f) 型端口
 		 S820E-0714
选件 720 1 MHz 到 20 GHz，通用 K(m) 型端口（与 3.5mm & SMA 兼容） S820E-0720
选件 730 1 MHz 到 30 GHz，通用 K(m) 型端口（与 3.5mm & SMA 兼容）
 		 S820E-0730
选件 740 1 MHz 到 40 GHz，通用 K(m) 型端口（与 3.5mm & SMA 兼容）
 		 S820E-0740
仪表型号选件

选件 描述 选件订购编号
选件440
矢量网络分析仪模式		 提供了双端口双向扫描,4个S参数同时测量功能及用户可配置的四窗口显示功能。生成兼容行业标准格式的S2P文件(3种类型的S2P文件可选)。S2P文件可导入到Anritsu的台式VNA(VectorStar™和ShockLine™)，便于现场和实验室测量结果的对比。
 		 S820E-0440
选件441 矢量电压表具备A/B ＆B/A比值功能：
提供1端口反射测量， 2端口传输测量，再加上A/B或B/A比值功能。无需任何其他选件支持A/B或B/A测量。用于反射或传输测量的矢量误差校准功能，可进行绝对DUT测量。表显示提供了多达12个设备+ 1个引用的同步测量，十分方便。当A/B或B/A功能是必需时，可作为简易替换取代传统的矢量电压表。		 S820E-0441


校准件：
性能，全温度范围同轴校准件

型号 频率范围 连接器 通过 RL 规格 (负载) 技术数据表
OSLN50A-8 DC to 8 GHz N(m) 否 6/8 GHz ≥ 42/37 dB 11410-00733
OSLNF50A-8 DC to 8 GHz N(f) 否 6/8 GHz ≥ 42/37 dB 11410-00735
TOSLN50A-8 DC to 8 GHz N(m) 是 6/8 GHz ≥ 42/37 dB 11410-00737
TOSLNF50A-8 DC to 8 GHz N(f) 是 6/8 GHz ≥ 42/37 dB 11410-00739
OSLN50A-18 DC to 18 GHz N(m) 否 6/9/18 GHz ≥ 42/37/33 dB 11410-00734
OSLNF50A-18 DC to 18 GHz N(f) 否 6/9/18 GHz ≥ 42/37/33 dB 11410-00736
TOSLN50A-18 DC to 18 GHz N(m) 是 6/9/18 GHz ≥ 42/37/33 dB 11410-00738
TOSLNF50A-18 DC to 18 GHz N(f) 是 6/9/18 GHz ≥ 42/37/33 dB 11410-00740
TOSLK50A-20 DC to 20 GHz K(m) 是 10/20 GHz ≥ 42/36 dB 11410-00741
TOSLKF50A-20 DC to 20 GHz K(f) 是 10/20 GHz ≥ 42/36 dB 11410-00743
TOSLK50A-40 DC to 40 GHz K(m) 是 10/20/30/40 GHz ≥ 42/36/32/30 dB 11410-00742
TOSLKF50A-40 DC to 40 GHz K(f) 是 10/20/30/40 GHz ≥ 42/36/32/30 dB 11410-00744
