Viavi（原JDSU）推出smart OTDR-E100AS模块

作者：admin 来源：未知发布时间：2020-12-14 09:34 浏览量：

更新时间：2017-08-02

说明：

经济实用、易于使用的手持式测试仪
        轻巧紧凑的 SmartOTDR 拥有量身定制的 OTDR 界面，并能实现自动分析，可加快并优化城域网和接入网的现场测试。
特性
● 提供单波长 / 双波长 / 三波长版本，分别具备 1310、1550和在线1625nm 波长
● 轻巧、紧凑的免提式设计，搭载 5 英寸触摸屏
● 集成式连续波光源
● PON 优化功能，可穿透测试 1x128 分路器
● 自动光纤检查和宏弯探测“通过/失败”分析软件
● 通过 USB 、蓝牙 /WiFi 选件实现 3G/4G 连接

   借助 SmartOTDR ，通用设置配置或自定义的设置配置可避免设置错误，并保持结果的一致性。一触式操作和单一结果窗口可确保轻松快捷地进行测量，同时可靠的无线连接选项可随时随地提高工作效率。

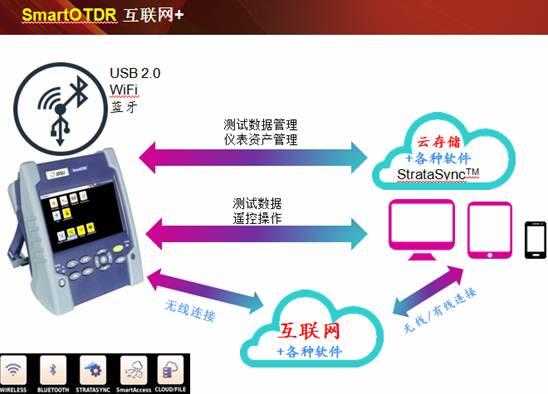

强大的连接
   多个连接选件（通过 USB 和可选的蓝牙/WiFi 进行 3G/4G 智能手机连接）可实现远程控制，并可与平板电脑、智能手机和计算机来往传输数据及工作指令。 SmartOTDR 可实时快速解决现场问题，可选的 SmartAccess Anywhere （ SAA ）可在云中开辟一条隧道，使技术人员能够远程访问和操作仪器。 SmartOTDR 与各种各样的云服务器（ WebDAV 服务提供商）兼容，还可使用自带的 FastReport .pdf 报告生成功能即时共享测量报告。
   SmartOTDR 包括为期一年的资产、配置和测试数据管理云 StrataSync™ 功能试用，可确保所有仪器均安装了新的软件和选件。

规格

常规

显示屏	5 英寸电容彩色触摸屏（12.5 厘米）
显示分辨率	800 x 480 W VGA
接口	2个USB 2.0端口、 1个微型USB 2.0端口、内置蓝牙和 WiFi（可选，还可提供软件狗）
储存	10,000 OTDR 迹线（典型）
电池	可充电锂聚合物电池，运行时间可长达20小时
电源	交流/直流适配器，输入100-250V交流，50-60Hz ；最高2.5A ，输出12V直流，25W
电气安全	符合 EN60950
尺寸（高 x 宽 x 深）	175 x 138 x 57 毫米（ 6.9 x 5.4 x 2.24 英寸）
重量（含电池）	约 0.9 千克（1.98 磅）
温度	工作：–20至+50°C 储存：–20至+60°C
湿度（非冷凝）	95%

OTDR

激光安全等级（21CFR ）	1 级
数据点数	最多 256,000 个数据点
显示范围	0.1 千米至 260 千米
采样分辨率	4 厘米
距离精度	±1米±采样分辨率±1x10^-5x距离（不考虑群折射率引起的不确定性）
衰减分辨率	0.001 dB
衰减线性	±0.05dB/dB
	SmartOTDR 100A	SmartOTDR 100B
中心波长	1310/1550nm ±20nm	1310/1550/1625nm ±20nm
RMS 动态范围	37/35dB	40/40/41dB
脉冲宽度	5ns 至 20μs
事件盲区	1.35米	0.9米
衰减盲区	4.5米	2.5米
分路器衰减盲区	不适用	经过 15dB 分路器损耗后为 45 米

连续波光源

输出功率电平	–3.5dBm
长期稳定性（ 8 小时）	±0.05dB

内置功率计（可选）

运行模式	270、330、1k、2kHz 和 TWINTest
功率电平范围	0 至 –55dBm
校准波长	1310、1490、1550、1625 和 1650nm
测量精度	±0.5dB

内置可视故障定位仪（可选）

波长	650 nm
发射模式	连续波长， 1Hz
激光等级	2 级，依照 EN60825-1 和 FDA21 CFR Part 1040.10 标准

订货信息

SmartOTDR 配置	部件号
SmartOTDR 1550nm A系列手持式测试仪和 PC 连接器	E100A-PC
SmartOTDR 1550nm A系列手持式测试仪和 APC 连接器	E100A-APC
SmartOTDR 1310/1550nm A系列手持式测试仪和 PC 连接器	E126A-PC
SmartOTDR 1310/1550nm A系列手持式测试仪和 APC 连接器	E126A-APC
SmartOTDR 1310/1550nm 及滤波1625nm B系列手持式测试仪和PC连接器*	E136FB-PC
SmartOTDR 1310/1550nm 及滤波1625nm B系列手持式测试仪和APC连接器*	E136FB-APC
OTDR 连接器适配器
SC 通用适配器	EUSCADS
FC 通用适配器	EUFCADS
电池
AA 电池组（电池盒 + 电池）	E10DRYBAT
锂聚合物电池（ E136FB 和 E126A ）	E10LIPO
配件
带肩带的免提式软质包	E10GLOVE
电容式触摸屏触笔	EHVT-STYLUS
软质大手提箱（可选）	E40SCASE1
12 V 车载点烟器适配器（可选）	E40LIGHTER
欧盟 / 美国标准转印度标准 D 类电源适配器（可选）	EINDIADPLUG
可选工具及固件应用程序
VFL （带 2.5 毫米和 1.25 毫米 UPP 适配器）	E10VFL
光功率计选件（端口与 OTDR 相同）	E10PM
MP-60A USB 光功率计（带 2.5毫米和 1.25毫米 UPP适配器）	MP-60A
MP-80A USB 高功率光功率计（带 2.5毫米和 1.25毫米 UPP适配器）	MP-80A
P5000i 数字显微镜套件，附有 7 个检查适配器	ESDFSCOPE5KI
内置 WiFi	E10WIFI
内置蓝牙	E10BLUE
外置 WiFi USB 软件狗	E60EWIFI
外置蓝牙 USB 软件狗	E60EBLUE
FTTA-SLM	ESMARTFTTA-100
FTTH-SLM	ESMARTFTTH-100
SLM	ESMARTLINK-100
CABLE-SLM	ESMARTCABL-100
SmartAccess Anywhere	SAA-100-L2

* 仅随 SC OTDR 连接器适配器（EUSCADS）提供。
