一、概述：
   市政、电信等企业经常要进行地埋管道施工布线，在传统的光缆和电缆施工过程中难度大、工期紧，不可避免要用到大量的人力，而且工期长；以科技为第一生产力，我公司研发出一台高效省时省力的线缆牵引机，一经上市，解决了线缆施工的一大难题。

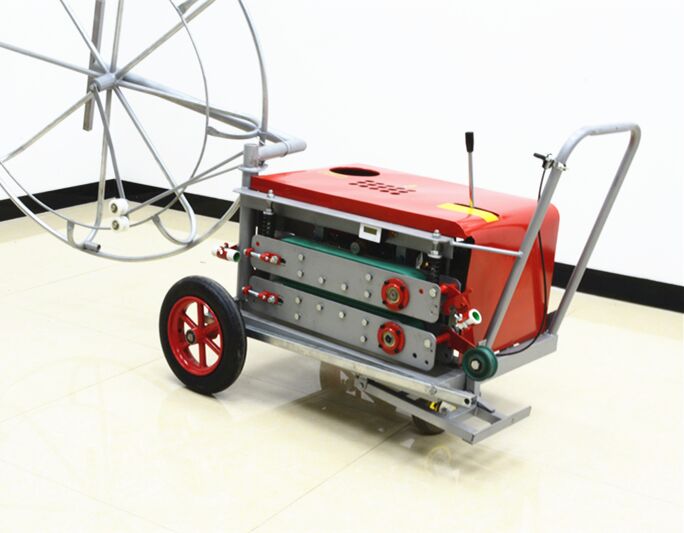

该线缆牵引机适用于线缆地埋管道的施工。施工过程中机器始终保持平稳走缆，在不叠缆、压缆、错缆、同时使线缆单位长度所受压力、拉力小于安全参数，不伤缆。



二、工作原理：
本机器主要由发动机、变速箱、传送装置三大部分组成。传送装置的钳口采用上下开合让位、使线缆有效的收放自如。牵引机用汽油发动机为动力源，经变速箱带动主轴齿轮链条，链条咬合传送装置，带动传送皮带，实现直线运动，本机还加装支撑杆来支撑机器运行中线缆的反作用力，保持传送线缆时机器不动。

三．主要技术参数：
1.牵引力：＞200 KG
2.牵引速度：1M-1.6M/S
4.输送口开口尺寸：5mm-45mm
5.适用线缆：288芯/7*2.6/4*35mm²以下（光缆/钢铰线/电缆）
6.皮带尺寸：周长1000mm * 宽60mm
7.汽油箱容积：3.6升 （90/92#汽油）
8.汽油机功率：5.5 KW
9.汽油机马力：7.5HP
10.机器尺寸：800*600*800mm/长*宽*高
11.线托架尺寸：外径110cm * 内径85cm（可拆卸）
12.机器重量：90KG
13.挡位：推、快拉、空挡、慢拉
