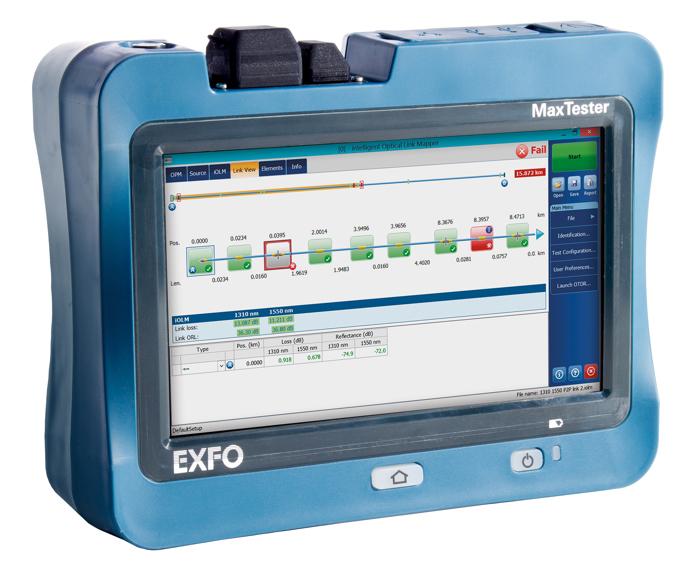

EXFO MAX-730D 光时域反射仪（OTDR）

MaxTester 730D - PON/城域网OTDR，功能全面的入门级专用OTDR，借鉴平板电脑设计，适用于城域网，并经过优化，可通过分光器进行测试，实现完美的端到端FTTH鉴定和排障。

产品特性：


●结实耐用、轻巧便携，借鉴平板电脑设计，专用于室外环境

●7英寸室外增强型触摸屏——在手持式测试仪中屏幕尺寸较大

●续航时间长达12小时

●能够以高达39 dB的动态范围鉴定长达132 km的点对点（P2P）链路

●盲区短：事件盲区（EDZ）= 0.5 m，衰减盲区（ADZ）= 2.2 m；PON盲区 = 30 m

●结合可选的在线GPON/XGS-PON功率计，以1650 nm波长进行不中断服务的FTTx测试

●采用Swap-Out（可替换）连接器，可在必要时替换，从而确保长时间地保持出色的性能，避免造成不必要的维修成本和停机

●支持iOLM（光眼）：只需单键操作，便可开始多个数据采集过程，并以易懂的图表显示通过/未通过结果
技术参数：

●显示屏： 7英寸（178毫米）室外增强型触摸屏，800 x 480 TFT

●接口：两个USB 2.0端口，RJ45 LAN 10/100 Mbit/s

●存储： 2 GB内存（20000条OTDR曲线，典型值）

●电池：可充电锂聚合物电池，可根据Telcordia（Bellcore）TR-NWT-001138连续运行12小时

●电源：电源交流/直流适配器，输入100-240 VAC，50-60 Hz

●波长（nm） ：1310 ± 20/1550 ± 20/1625 ± 10/1650 ± 15

●动态范围（dB）：39/38/39/39

●事件盲区（m）： 0.5

●衰减盲区（m）： 2.2

●PON盲区（m）：30

●距离范围（km）：0.1至400

●脉冲宽度（ns）：3至20000

●线性度（dB/dB）：±0.03

●损耗阈值（dB）：0.01

●损耗分辨率（dB)： 0.001

●采样分辨率（m）： 0.04至10

●采样点数量 ：最多256000个

●距离不确定度（m）：±（0.75 + 0.0025% x 距离 + 采样分辨率）

●测量时间：用户自定义

●反射精准度（dB）：±2

●典型实时刷新率（Hz）：4
应用场景

●通过分光器（最高可达1x128）进行FTTx/PON测试

●FTTx服务开通：GPON、EPON、XGS-PON、10GE EPON

●接入网测试（P2P）

●城域网链路测试（P2P）

●在线光纤排障

●无源光局域网（POL）
