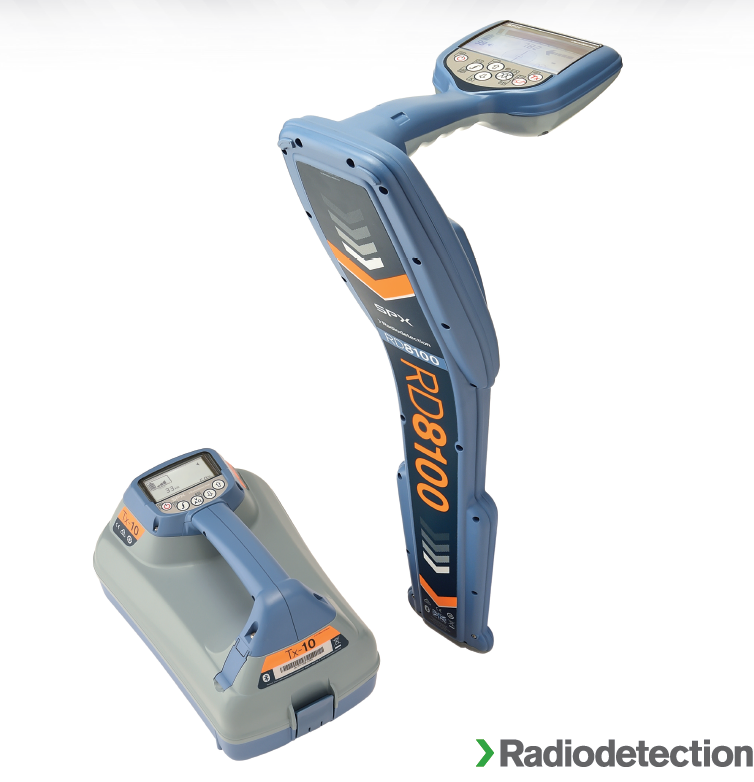

英国雷迪RD8100PDL-TX10管线探测仪

描述

英国雷迪RD8100PDL-TX10管线探测仪
RD7100PXL/RD7100PDL/RD8100PXL/RD8100PDL管线探测仪

1、五天线设计:
RD8100采用五根天线设计，较之RD8000大大提升了信号的灵敏度，使客户在任何测试环境下都能达到精准测试的条件。

2、4kHz定位频率专用于高阻抗管线:
在RD8100上新增了4Hz的定位频率，使一些电信和路灯的双绞线更容易被探测到，探测的距离更远。在管线密集区域尤其适用，如果配合4kHz的CD电流方向探测，探测的精度将得到保障。

3、新的Peak+峰值加探测模式:
与以往的管线仪不同，RD8100除了依旧保留了原来的四种探测模式外，还增加了峰值加模式。所谓“峰值加”模式，即在峰值模式下结合了引导模式或者谷值模式，使在几条并行的管线间容易识别峰值，避免漏掉一些比较弱的峰值信号。

4、深度和电流数值同时显示:
RD8100能够同时显示当前位置的管道深度和电流数值信息，使客户能够方便地对照深度和电流的大小，避免两者数据间的频繁的切换。

5、加强的iLOC™(无线连接)
iLOC™是接收机和发射机之间的蓝牙连接，它大量节省了操作人员的工作时间，减轻了操作人员的工作强度。操作人员可使用iLOC™的独特功能遥控发射机，从而节省来回行走时间，可以将更多的时间用来探测。iLOC™的操作距离增强到远可达450米

6、ECERT™远程校准系统
ECERT™提供了远程校准的系统平台，使用RDManager™电脑软件可以通过互联网对RD8100进行远程校准，无论在哪里都可以方便地对仪器校准而不影响客户使用。

7、动态过载保护:英国雷迪新款RD8100管线探测仪RD8100PXL/RD8100PDL管线探测仪资料参数说明书
该功能使RD8100能在其他管线仪无法正常探测的区域进行测量。在强电干扰的环境中，RD8100可自动过滤干扰信号，因而，在电站和铁路高压电网下，RD8100也能正常工作。

8、增强的StrikeAlert™(穿透报警)和被动避开扫描:
一旦发现浅埋电缆，便发出警报，避免事故的发生。同时用电力和无线电模式快速扫测地下管道和线缆。原声可区别电力和无线电信号的存在。

9、罗盘和CD (电流方向)功能:
罗盘可以指出目标管道和线缆的方向。使用罗盘进行追踪，并正确摆放接收机，以获取准确深度。电流方向是一项技术，电流方向箭头可准确识别多条平行电缆中目标电缆，能快速查找和识别目标电缆。
10、可内置GPS功能：
RD8100使用了全新的硬件设计，客户可以选择内置GPS的功能，在探测管线的同时保存当前位置的GPS坐标信息，能够存储1000个测绘信息，结合用户日志的功能可以方便管理客户的探测路线，可以导出KML格式的文件。

1、接收机技术参数
工作频率：包括577Hz，512Hz，640Hz，870Hz，940Hz，8kHz，33kHz，65kHz，83kHz，131kHz，200kHz等十三个主动频率，电力和无线电频率两个被动频率。512Hz，640Hz，8kHz，33kHz四个探头频率。
测深范围：管线≤ 6米，探头≤15米
测深精度：管线± 5% 公差（深度0.1—3米），探头± 5% 公差（深度0.1—7米）
定位精度：± 5%

2、发射机技术参数
发射频率：15个，范围200Hz 到 200kHz，与接收机频率相匹配，感应频率8个
故障查找：可检测短路至不大于2兆欧间的对地绝缘故障
输出功率：小于等于10瓦，具有瞬间过压保护功能，高输出电压90伏
万用表功能：可测量输出电压、线路电压、线路电流、阻抗和功率

*RD8100探测深度可以超过6米，但精确度降低。
RD8100标准配置：
RD8100接收机一台，TX-10发射机一台（10瓦），红黑直连线一根，接地延长线一根，接地棒一个，磁吸一个，拉杆式仪器包一个，中英文说明书各一份。
英国雷迪新款RD8100管线探测仪RD8100PXL/RD8100PDL
常用选配件：RD8100PXL/RD8100PDL管线探测仪资料参数说明书
RD7100/RD8100发射机专用锂电池套件：9800mAh大容量锂电池，用于Tx-10发射机稳定供电。一次性充电可以正常工作五天以上，可反复充电1000次以上，绿色环保，重量轻，使用方便。
RD7100/RD8100发射机夹钳：安全施加信号于带电电缆。4英寸，8.5英寸（用于粗的管道和电缆）可选。
RD7100/RD8100接收机夹钳：连接在接收机上，用于管沟中多根带电电缆的识别。4英寸可选。
RD7100/RD8100听诊器：连接在接收机上，用于在电缆密集区域内识别某条带电电缆，精度和安全性高于接收机夹钳。
推杆：用于推动非金属管道中的发射探头。
RD7100/RD8100发射探头系列：用于定位非金属管道和管槽。
RD7100/RD8100A字架：定位电缆外护套对地绝缘故障（仅配合RD8100PDL、RD8100PTL及部分RD7100型号）。
RD7100/RD8100水下天线：定位水下电缆，可探测水下100米深的电缆和管道。
RD8100PXL/RD8100PDL管线探测仪 2015年新款管线探测仪资料参数说明书
