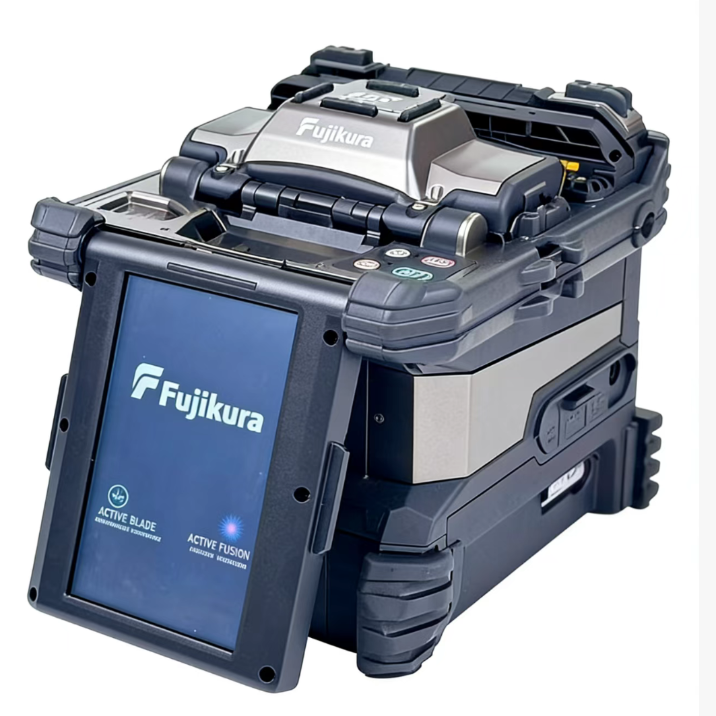

藤仓99S干线六马达光纤熔接机

描述

技术参数

项目	标准参数
光纤对准方式	纤芯对准
适用光纤类型	SMF(G.652)、MMF(G.651)、DSF(G.653)、CSF(G.654)、NZDSF(G.655)、BIF(G.657)
包层直径	80~150μm
涂覆层直径	100μm~3mm
光纤切割长度	5~16mm
熔接/加热模式	100个熔接模式、30个加热模式
熔接损耗	SMF:0.02dB、MMF:0.01dB、CSF:0.04dB、DSF:0.04dB、NZDSF:0.04dB、BIF:0.02dB
熔接时间-SM FAST模式	平均7~9秒
熔接时间-SM AUTO模式	平均11~13秒
熔接时间-AUTO模式	平均14~16秒
加热时间-60mm模式	平均8~15秒
加热时间-60mm slim模式	平均5~10秒
熔接结果存储	20000个最新熔接记录、100个最新熔接图像
光纤观察放大倍数	X/Y单独显示320倍、X/Y同时显示200倍
拉力试验	2N
回波损耗	>60dB
对应热缩管	60mm、40mm、藤仓微型热缩管，最长支持66mm
满电熔接加热次数	BTR-19锂电池（6380mAh）可维持300次熔接加热循环

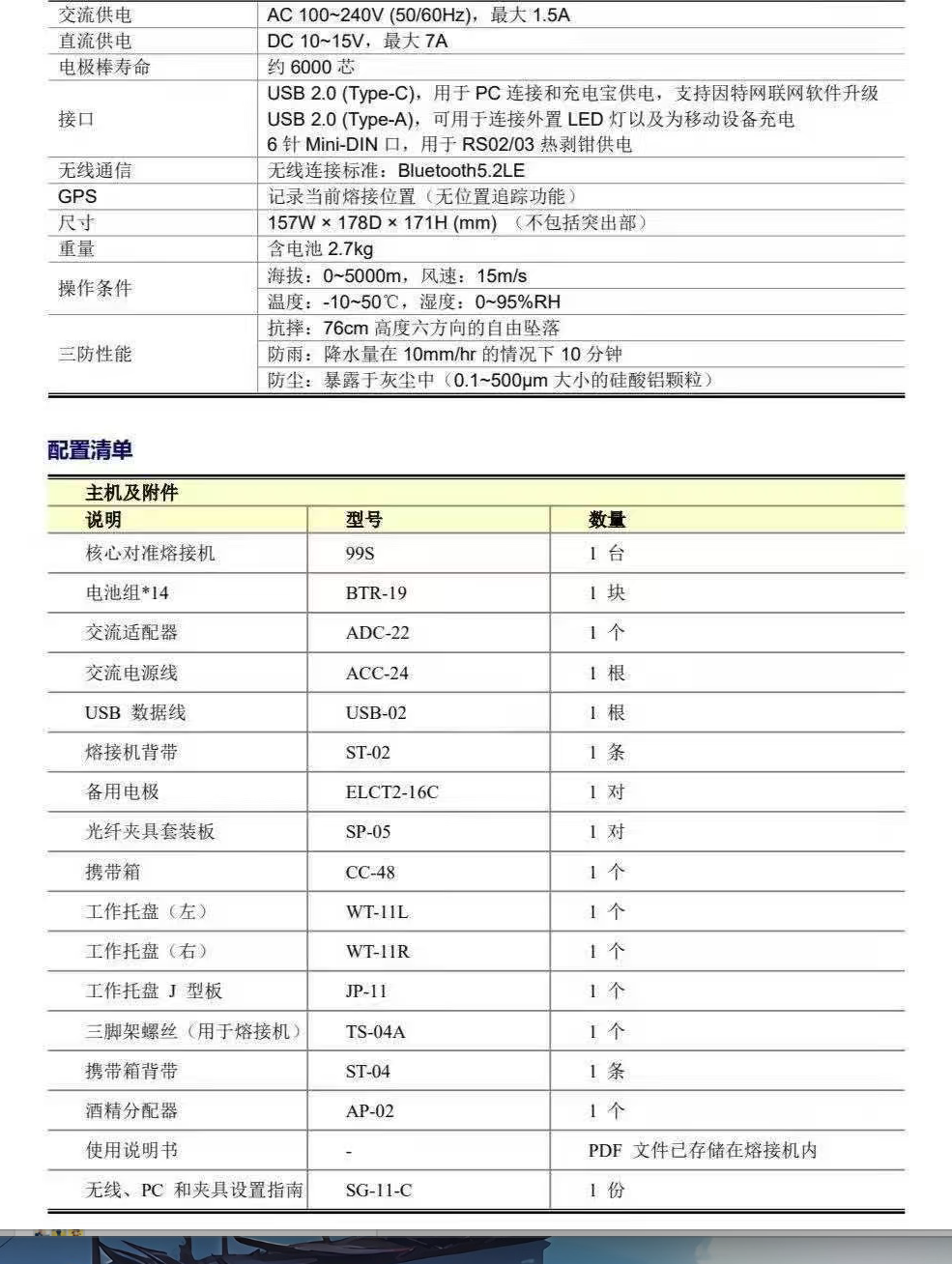

交流供电	AC 100~240V (50/60Hz)，最大1.5A
直流供电	DC 10~15V，最大7A
电极棒寿命	约6000芯
无线通信	Bluetooth5.2LE
GPS功能	记录当前熔接位置（无位置追踪功能）
尺寸	157W × 178D × 171H (mm)（不包括突出部）
重量	含电池2.7kg
操作海拔	0~5000m
工作温度	-10~50℃
三防性能-抗摔	76cm高度六方向自由坠落
三防性能-防雨	降水量10mm/hr的情况下10分钟
三防性能-防尘	暴露于0.1~500μm硅酸铝颗粒灰尘中
标准配件

核心对准熔接机	99S	1台
电池组*14	BTR-19	1块
交流适配器	ADC-22	1个
交流电源线	ACC-24	1根
USB数据线	USB-02	1根
熔接机背带	ST-02	1条
备用电极	ELCT2-16C	1对
光纤夹具套装板	SP-05	1对
携带箱	CC-48	1个
工作托盘（左）	WT-11L	1个
工作托盘（右）	WT-11R	1个
工作托盘J型板	JP-11	1个
三脚架螺丝（用于熔接机）	TS-04A	1个
携带箱背带	ST-04	1条
酒精分配器	AP-02	1个
单芯光纤剥线钳	SS05	1把
光纤切割刀	CT60	1把
光纤碎屑收集器	FDB-07	1个
光纤放置板	AD-60A	1块
切割刀收纳盒	CC-49	1个
六角扳手	HEX-01	1把
使用说明书（熔接机）	-	PDF文件已存储在熔接机内
无线、PC和夹具设置指南	SG-11-C	1份
警告与注意事项	WAC-01-C	1份
熔接测试报告	熔接测试报告	1份
使用说明书（切割刀）	M-CT60-C	1份

可选配件
电池组	BTR-19	替换用电池组
电极	ELCT2-16C	替换用电极
光纤夹具	FH-70-200	200μm 涂覆层直径
光纤夹具	FH-70-250	250μm 涂覆层直径
光纤夹具	FH-70-900	900μm 涂覆层直径
光纤夹具	FH-70-160	160μm 涂覆层直径
光纤夹具	FH-70-500	500μm 涂覆层直径
光纤夹具	FH-60-DC250	皮线光缆中的 250μm
光纤夹具	FH-FC-20	2mm 直径光缆中的 900μm
光纤夹具	FH-FC-30	3mm 直径光缆中的 900μm
光纤夹具	FH-60-LT900	900μm 松套管光缆
直流电源线	DCC-20	汽车点烟器转 BTR-15/DCA-03
直流电源线	DCC-21	汽车蓄电池转 BTR-15/DCA-03
电池充电器	BTC-19	可为 BTR-19 充电的电池充电器
电池充电器	ADC-21	交流适配器
电池充电器	ACC-26	交流电源线
光纤切割刀	CT62	切割长度 8mm
光纤切割刀	CT68	包层直径 80μm
单芯光纤剥线钳	SS05	可剥离至 125/250/900µm 直径
剥线钳	SS01	仅可剥离至 125μm 直径
转移夹具	CLAMP-DC-12	用于在工作托盘上转移皮线光缆
冷却托盘	JP-12	安装在熔接机上，而非工作托盘上
冷却托盘	JP-12-FC	带光纤夹具的 JP-12
保护套管	FP-03	60mm，最大 900μm 涂覆层直径
保护套管	FP-03(L=40)	40mm，最大 900μm 涂覆层直径
保护套管	FP-03M	带磁性材料的 FP-03
保护套管	FPS01-400-12	12mm，最大 400μm 涂覆层直径
保护套管	FPS01-400-15	15mm，最大 400μm 涂覆层直径
保护套管	FPS01-400-20	20mm，最大 400μm 涂覆层直径
保护套管	FPS01-400-25	25mm，最大 400μm 涂覆层直径
保护套管	FPS01-400-34	34mm，最大 400μm 涂覆层直径
保护套管	FPS01-400-40	40mm，最大 400μm 涂覆层直径
保护套管	FPS01-900-15	15mm，最大 900μm 涂覆层直径
保护套管	FPS01-900-20	20mm，最大 900μm 涂覆层直径
保护套管	FPS01-900-25	25mm，最大 900μm 涂覆层直径
保护套管	FPS01-900-34	34mm，最大 900μm 涂覆层直径
保护套管	FPS01-900-45	45mm，最大 900μm 涂覆层直径
保护套管	FPS01-DC-60	60mm，用于皮线光缆和室内光缆
