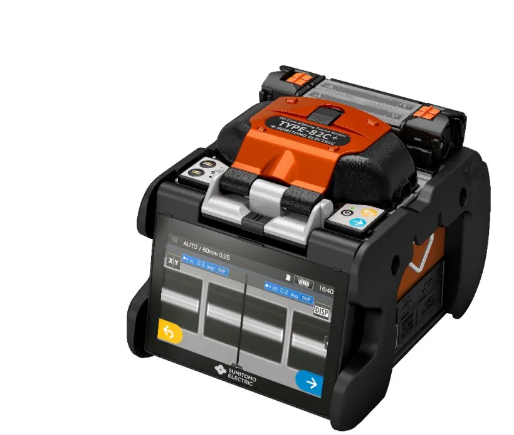

日本住友TYPE-82C+光纤熔接机

描述

TYPE-82C+新型精纤芯对准熔接机

技术叁数：

项目		TYPE-82C
适用光纤	材料	石英玻璃
	种类型号	SMF(ITU-T G.652)、MMF(ITU-T G.651)、DSF(ITU-T G.653)、NZDSF(ITU-T G.655)、BIF(ITU-T G.657)、EDF
	光纤直径	包层直径：80mm~150mm、涂层直径：100mm~1,000mm
	适用光纤或光缆尺寸	F1,000mm以下	皮线光缆(2.0×3.1mm)、室内光缆(2.0×2.0mm)
	切割长度	5~16mm	10mm
标准性能	熔接损耗(标准) ※1	SMF: 0.01dB、MMF: 0.01dB、DSF: 0.03dB、NZDSF: 0.03dB
	熔接循环时间(标准)	5秒(快速模式)、7秒(SMF标准模式)、7秒(自动模式)
	加热循环时间(标准)	9秒
	熔接和加热循环※2	约300
	光纤视图和放大倍数	两个CMOS摄像机观测、X或Y单轴视图380X(缩放760倍)
程序	熔接程序	最大300
	加热程序	最大300
功能	损耗推定	已提供
	熔接图像捕获/熔接数据存储	200张图像/10,000熔接数据
	张力测试	1.96-2.09N
	熔接衰减	0.1dB至15dB、增量为0.1dB
	双自动独立加热器	已提供
	快速上手用户培训视频	已提供
	自动放电校正	针对环境条件变化自动进行补偿
	放电试验	已提供
	显示剩余熔接和加热循环	已提供(电池模式)
	远程互动维护	已提供
	尺寸	128W×154D×130Hmm(不带抗震橡胶)
	重量	1,9kg(不包括电池)、2.2kg(包括电池)
	显示器	5.0英寸触摸屏彩色LCD显示器
尺寸/重量	DC输出	DC12V(用于JR-6)
	USB端口	USB2.0(mini-B型)
	存储媒体	SD/SDHC内存卡（最大32G）
电源	AC输入	100~240V、50/60Hz(ADC-16)
	DC输入	10~15V
	电池模块	锂离子10.8V、6,400mAh(BU-11)
工作条件	海拔0~6,000m、温度-10~+50℃、湿度0~95% (无结露)、风速15m/s以下
存放条件	温度-40~+80℃、湿度0~95% (无结露)、电池-20~+30℃(长期)
电极寿命	3,000次弧光放电※3
软件升级	通过网络
数据管理	通过专用电脑软件、可储存、编辑、分析数据

标准配置

部件名	型号	数量
主机	TYPE-82C	1pc
光纤切割刀	FC-6S	1pc
电池模块	U-16	1pc
电源模块	ADC-16	1pc
电源线	PC-AC8	1pc
冷却托盘	－	1pc
备用电极	ER-10	1pcair
快速参考指南	－	1pc
带工作台的携带式仪器箱	CC-82	1pc
带工作台的携带式仪器箱		1pc
