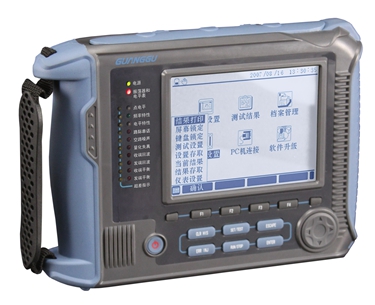

GT-3B PCM 话路特性分析仪

GH-3B PCM话路特性分析仪





技术参数:
1发生器  信号频率:100Hz~4000Hz,步长10Hz
输出电平:+6~-61dBm0,步长1dB
相对电平:+1~-17dBr,步长0.1dBr
失  真  度:在1020Hz/0dBm0,≥50dB
频率响应:±0.1dB
   输出阻抗及回波损耗:在200~3600HZ内输出阻抗为600Ω,回波损耗≥36dB
   输出平衡度:在200~3600Hz内平衡度≥60dB
2 接收器
·电    平  频率范围:200Hz~3600Hz
电平范围:+13dB~-78dB,其中 dBm0为 +6~ -61dBm0, dBr为+7~-17dBr
测量误差:0dBm0点为±0.2dB,其它各点为±0.3dB
            参考信号:1020Hz/-10dBm0
·频率响应 参考信号:1020Hz/-10dBm0
频率范围:200Hz~3600Hz
测量范围:-60dB~+60dB
测量误差:±0.2dB
·电平特性 参考信号:1020Hz/-10dBm0
电平范围:+5dBm0~-60dBm0
测量范围:-60dB~+60dB
测量误差:±0.2dB
·空闲噪声 辅助信号: 关闭
测量范围:-90dBm0 p~+5dBm0 p,ITU-T加权
测量误差:-90 ~ -75dBm0p:±2.5dB
-75 ~ -70dBm0p:±1.5dB
-70 ~  +5dBm0p:±1dB
·路际串话 主串信号: 1020Hz/0dBm0
测量范围: -90dBm0~+5dBm0
误差范围: ±1 dB
·量化失真 参考频率:820Hz;
电平范围:+5dBm0~-60dBm0
测量范围:0~60dB,ITU-T加权
测量误差:±0.8dB
·回波衰耗 测试用信号频率范围:200Hz~3600Hz,电平0dBm0
测量范围:0dB~62dB
测量误差:±1dB
·对地平衡度  测量用信号频率范围:200Hz~3600Hz,电平:0dBm0
测量范围:0dB~82dB
测量误差:±1dB


·输入阻抗及回波损耗:在200~3600HZ内输入阻抗为600Ω,回波损耗大于等于36dB;
·输入平衡度:在200~3600Hz内平衡度大于等于60 dB;
·接口平衡:600Ω,200Ω+560Ω//0.1UF ;  200Ω+680Ω//0.1UF;
·相对电平:-17~+7dBr,步长0.1dBr;
·直流环路:IGT动态阻抗 >100KΩ,环路电流最大60mA,环路压降约为-15V;
OGT动态阻抗>100KΩ,馈电电流恒流22mA。


其它参数:
● 供电:
  (1)本仪表专用电源适配器
      INPUT:AC220V 50Hz
      OUTPUT:DC 9V 1.2A
  (2)仪表内部充电电池
       4000mAh 6V 镍氢可充电电池
       工作时间:6小时
       充电:关机时充电8小时;开机时充电12小时
● 打印机:μP40-TS(CH)标准电平串口汉字微型打印机(选配)
● 尺寸和重量:
长×宽×高:220×162×48mm
    重 量:1kg
● 环境参数:
   操作温度:-10~+50℃
   储藏温度: -20~+70℃
   湿 度: 5%~90%非凝结
