藤仓88R系列带状熔接机更换V型槽的方法

作者：admin 来源：未知发布时间：2022-06-10 15:04 浏览量：

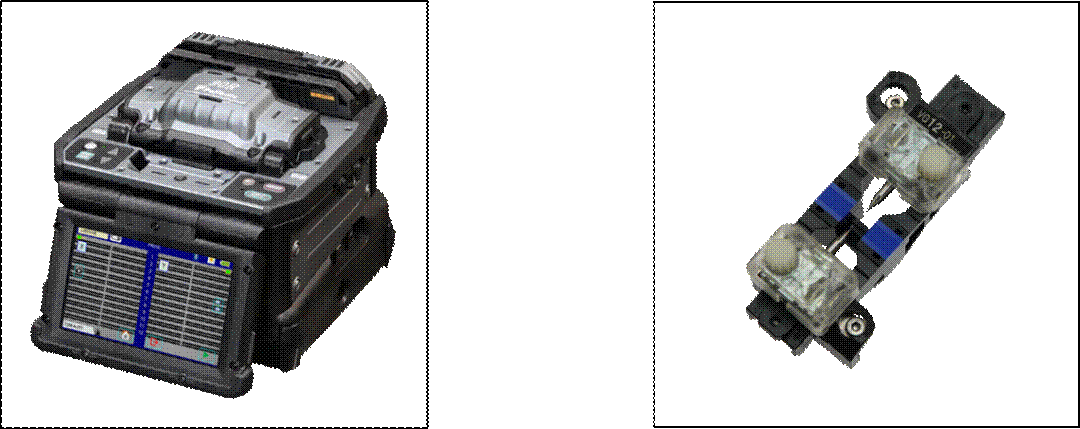

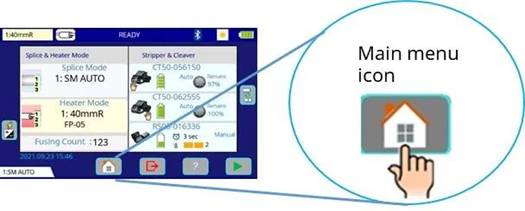

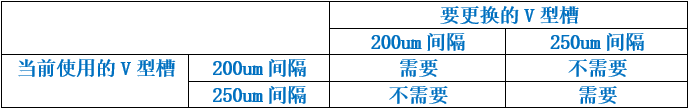

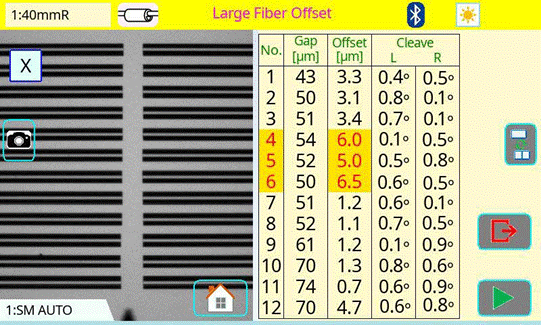

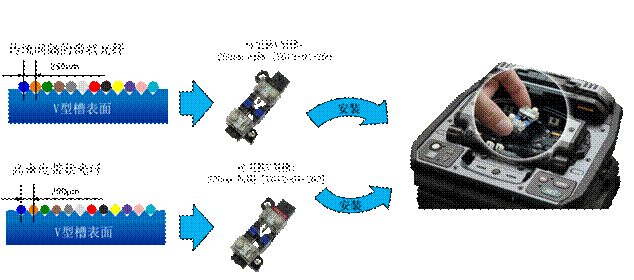

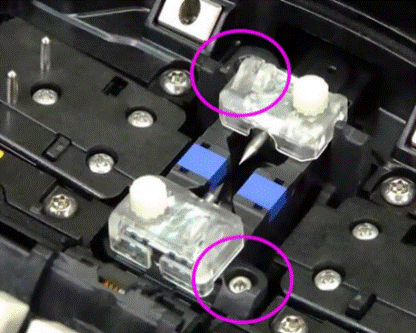

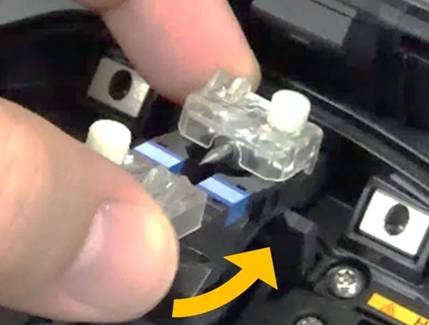

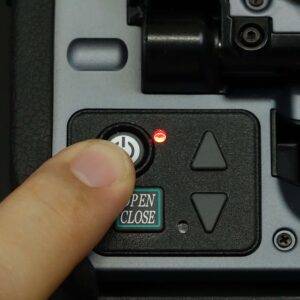

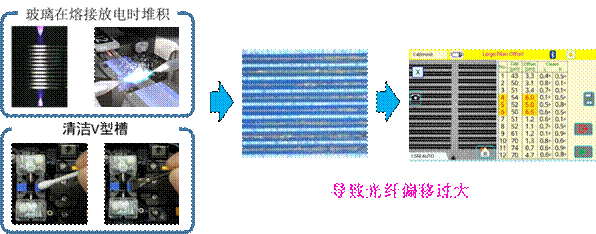

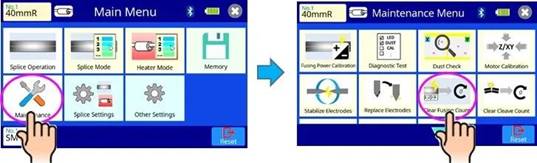

技术分享】藤仓88R系列带状熔接机更换V型槽的方法藤仓88R系列带状光纤熔接机，就是配备有一套便于更换V型槽的系统，方便客户快速地安装和拆卸V型槽。以前的带状光纤几乎都是250um的涂覆层，因此其光纤之间的间隔也是250um。但是伴随着光缆内光纤密度的增加，越来越多的光缆采用了涂覆层是200um的光纤，其光纤之间的间隔为200um。 88R带状光纤熔接机能够根据所要熔接的光纤类型，在200um间隔和250um间隔的V型槽之间切换，来应对不同类型以及组合的带状光纤。今天我们就来介绍一下88R带状熔接机更换V型槽的方法。一起来看一下吧。 ● 更换V型槽的原因 1. 便于保养。由于熔接放电时融化的玻璃容易附着在V型槽或电极棒上，虽然每次附着量是很微量的，但是长时间使用所附着的玻璃，有时容易引起光纤的偏移，而影响熔接损耗。这些附着上的玻璃，用棉棒或毛刷很难去除。 2. 方便对应不同间隔的带状光纤。近年来随着光缆的高密度化发展，200μm间隔的带状光纤已经登场。因为88R可以进行V型槽交换，可以现场更换对应200um间隔的V型槽【VG12-01-200】和对应250μm间隔的V型槽【VG12-01-250】。 ●更换V型槽的频率推荐更换频率：在下述情况发生时进行更换 1. 需要保养时：当清洁V型槽后也发生故障警报时 2. 需要对应不同间隔的带状光纤时：当需要熔接与现在所安装的V型槽不同光纤间距的光纤时更换用V型槽光纤间隔250µm用 VG12-01-250 更换用V型槽光纤间隔200µm用 VG12-01-200 ● 所需要的配件/工具 ● 更换步骤 1. 将熔接机的电源关闭。 2. 拆下V型槽，方法如下。拆下2处固定螺丝向上拔起斜着拉出 3. 确认安装的朝向。粘贴有型号标签的突起侧安装在加热器侧。 4. 安装新V型槽，方法如下。向里插入向下放下固定两处螺丝，时长00:56 拆下和安装V型槽操作视频 5.安装后的调试。请在熔接机的维修菜单中初始化计数。（对应每个V型槽，熔接机会保存放电次数，更换间隔不同的V型槽时不需要初始化) · 更换间隔不同的V型槽时：不需要放电计数的初始化 · 更换间隔相同的V型槽时：需要进行放电计数的初始化以上就是88R的V型槽更换方法，你学会了吗？需要的时候请按照上述方法试一下吧
