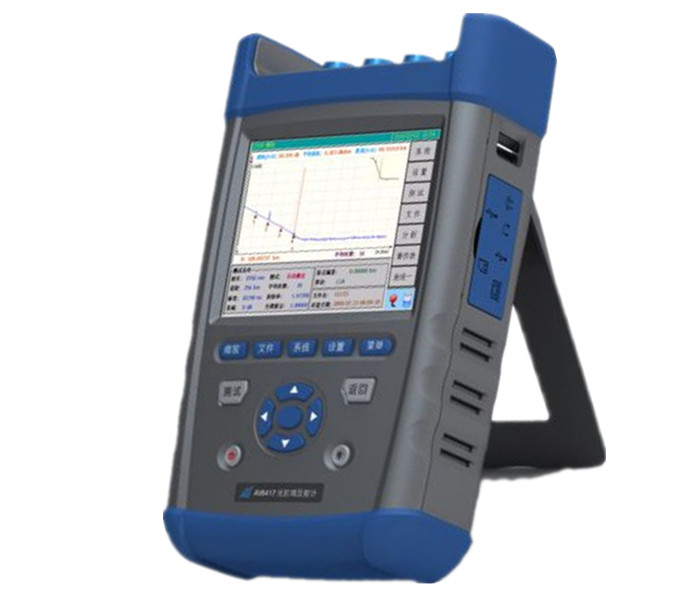

中电41所AV6418多功能光时域反射计 OTDR

描述

通用技术规范：

动态范围	详见“AV6418 OTDR各标准模块技术规范”
测距准确度	±(0.75m＋取样间隔＋0.003%×距离)(不包括折射率置入误差)
测距分辨率	0.05、0.1、0.2、0.5、1、2、4、8、16m
测试量程	0.4、0.8、1.6、3.2、6.4、16、32、64、128、256、512km(单模)； 0.4、0.8、1.6、3.2、6.4、16、32(850nm多模)
测试脉宽	5、10、30、80、160、320、640、1280、5120、10240、20480ns 5、10、30、80、160、320、640、1280(850nm 多模)
损耗阈值	0.01dB
采样点数	128k
线性度	0.05dB/dB
损耗分辨率	0.001dB
波形存储容量	≥800幅(机内)，≥65500幅(附送的2G SD卡)
折射率设置范围	1.00000～2.00000(步长0.00001)
距离单位	千米、米、千英尺、英尺
显示	640×480、6.5英寸TFT彩色LCD(带触摸屏)
外部接口	USB、Min-USB、以太网、耳机、SD
光输出接口	FC/SC/ST(可随意更换)
VFL	650nm±10nm，2mW(典型)；CW/1Hz
光功率计	波长范围：1270nm～1700nm 功率范围：-60～+3dBm, 测试不确定度：±5%(-10dBm、CW)
电源	AC/DC适配器：电压允许范围：100V～240V(1.5A)，频率允许范围：50/60Hz 直流：19V±2V(2A) 内部锂电池：14.8V，电池工作时间：8小时(常温)1
界面语言	可选简体中文、English、俄文、韩文(可联系办事处以获得其它语言支持)
环境适应性	工作温度：-10℃～50℃(电池充电：5℃～40℃) 存储温度：-40℃～70℃(电池：-20℃～60℃) 相对湿度：5%～95%，无结露
外型尺寸	295×186×75(mm)
重　量	约2.5kg

1. 低亮度、不测试。

AV6418 OTDR各标准模块技术规范1

模块号	工作波长	光纤类型	动态范围2(dB)	事件盲区3m	衰减盲区m
AV6418-1101	1310nm	单模	45	2	10
AV6418-1102	1550nm	单模	43	2	10
AV6418-1103	1625nm	单模	38	1	10
AV6418-1104	1625nm (内置滤波器)	单模	36	1	10
AV6418-1105	1650nm	单模	38	1	10
AV6418-1106	1650nm (内置滤波器)	单模	36	1	10
AV6418-1107	1490nm	单模	36	1	10
AV6418-1108	1383nm	单模	36	1	10
AV6418-1201	850nm	多模	26	2.5	15
AV6418-1202	1300nm	多模	36	2	13
AV6418-2101	1310/1550nm	单模	42/40	2/2	10/10
AV6418-2102	1310/1550nm	单模	40/38	1/1	10/10
AV6418-2103	1310/1550nm	单模	37/35	1/1	10/10
AV6418-2104	1550/1625nm	单模	38/38	1/1	10/10
AV6418-2105	1550/1625nm (内置滤波器)	单模	36/36	1/1	10/10
AV6418-2106	1550 /1650nm	单模	38/38	1/1	10/10
AV6418-2107	1550 /1650nm (内置滤波器)	单模	36/36	1/1	10/10
AV6418-2201	850nm/1300nm	多模	26/36	2.5/2	15/13
AV6418-3101	1310/1490/1550nm	单模	39/34/38	1/1/1	10/10/10
AV6418-3102	1310/1550nm/1625nm	单模	39/38/36	1/1/1	10/10/10
AV6418-3103	1310/1550nm/1625nm(内置滤波器)	单模	38/36/36	1/1/1	10/10/10
AV6418-3104	1310/1550 /1650 nm	单模	39/38/36	1/1/1	10/10/10
AV6418-3105	1310/1550/1650nm(内置滤波器)	单模	38/36/36	1/1/1	10/10/10
AV6418-4001	850/1300/1310/1550nm	单/多模	24/34/34/34	2/2/1/1	15/13/10/10
AV6418-4101	1310/1490/1550/1625nm	单模	35/32/34/34	1/1/1/1	10/10/10/10
AV6418-4102	1310/1383/1550/1625nm	单模	35/32/34/34	1/1/1/1	10/10/10/10

注：1.标准模块必须且只能选一项。

　　2.环境温度23℃±2℃，大测试脉冲宽度，平均次数大于300，SNR=1。

3.盲区测试模式(量程≤3.2km、脉宽5ns)，光纤端面反射损耗≥40dB，典型值。

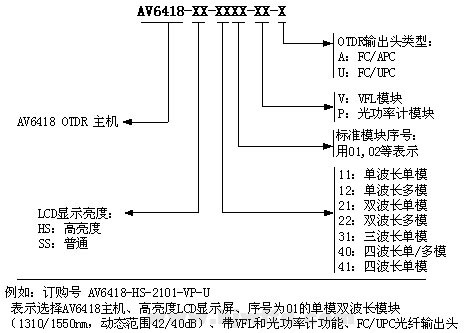

订购信息：

主机

序号	说明	LCD显示亮度
AV6418-SS	高性能多功能光时域反射计主机	标准
AV6418-HS	高性能多功能光时域反射计主机	高亮度

标配附件

序号	名称	数量
1	电源线	1
2	AC/DC电源适配器	1
3	产品合格证	1
4	用户手册	1
5	光盘(内含模拟分析软件)	1
6	仪器专用工程塑料箱(含背带)	1
7	仪器专用背带	1

注：OTDR接口类型标配为FC/UPC，FC/APC类型可选

选件

序号	名称	型号	说明
1	U盘		存储波形文件
2	SD卡		存储波形文件
3	USB数据线		与PC机通信
4	备用电池包	6417LB～1192	仪器备用电池
5	FC/SC，FC/ST适配器		用于测试不同类型光纤接头
6	光纤转接跳线		FC/UPC转FC/APC
7	光纤转接跳线		FC/UPC转FC/APC
