中电思仪 AV6422光时域反射计光时域反射仪OTDR

描述

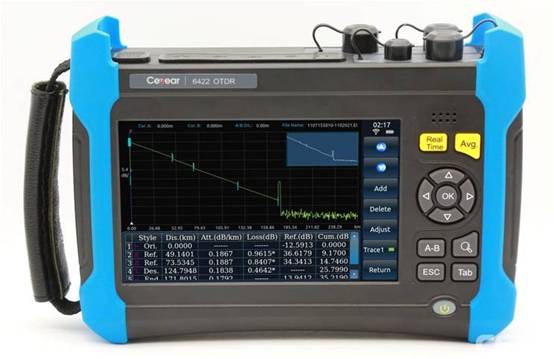

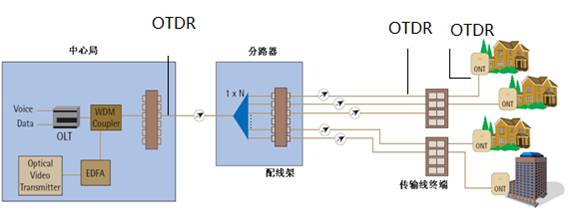

AV6422光时域反射计光时域反射仪OTDR

http://upload.ceyear.com:8028/upload/201904/03/201904031023133629.jpg

http://upload.ceyear.com:8028/upload/ueditor/image/20190403/6368988400455039925403011.jpg

大动态范围	详见“6422 OTDR各标准模块技术规范”
测距准确度	±(0.75+取样间隔+0.0025%×距离)(不包括折射率置入误差) (m)
测距分辨率	0.05、0.1、0.2、0.5、1、2、4、8、16、32m
测试量程	0.4、0.8、1.6、3.2、6.4、16、32、64、128、256、512km(单模)； 0.4、0.8、1.6、3.2、6.4、16、32km(850nm多模)
测试脉宽	3、5、10、30、80、160、320、640、1280、5120、10240、20480ns 3、5、10、30、80、160、320、640、1280ns(850nm 多模)
最大采样点数	256k
线性度	0.03dB/dB
损耗分辨率	0.001dB
折射率设置范围	1.00000～1.99999(步长0.00001)
距离单位	千米、米、千英尺、英尺
显示	800×480、7英寸TFT彩色LCD(标配电容触摸屏)
光输出接口	FC/UPC（标配，可选配LC/UPC、SC/UPC、ST/UPC、 FC/APC）
界面语言	可选简体中文、英文、俄文、韩文(可联系办事处以获得其它语言支持)
外部接口	USB、Micro-USB、10M/100M以太网、耳机、Micro SD
电源	AC/DC适配器：AC100V～240V、50/60Hz、1.5A 直流：17V±3V(2A) 内部锂电池：11.1V，6800mAh，电池工作时间：8小时
最大功耗	10W
外型尺寸	宽×高×深=252mm×180mm×55mm
重量	约1.8kg
环境适应性	工作温度：-10℃～+50℃(电池充电：5℃～40℃) 存储温度：-40℃～+70℃(电池：-20℃～60℃) 相对湿度：5%～95%，无结露

VFL（选件）
工作波长：650nm±20nm
输出功率：2mW(典型)
工作模式：CW、1Hz、2Hz
光功率计（选件）
波长范围：1200nm～1650nm
功率范围：-60dBm～0dBm,
不确定度：±5%(-25dBm、CW)
l 稳定光源（选件）
工作波长：与OTDR工作波长相同
输出功率：≥-5dBm
工作模式：CW、270Hz、1kHz、2kHz

6422 OTDR各标准模块技术规范
单波长模块

模块号	工作波长	波长	动态范围1(dB)	事件盲区2（m）	衰减盲区3（m）
6422–1105	单模1625nm (内置滤波器)	单波长	36	0.8	4.5
6422–1106	单模1650nm (内置滤波器)		36	0.8	4.5
6422–1201	多模850nm		24	1	5
6422–1202	多模1300nm		36	1	5

双波长模块

模块号	工作波长	波长	动态范围1(dB)	事件盲区2（m）	衰减盲区3（m）
6422–2101	单模1310/1550nm	双波长	37/35	0.8	4.5
6422–2102	单模1310/1550nm		42/40
6422–2103	单模1310/1550nm		45/ 42
6422–2105	单模1550/1625nm (内置滤波器)		36/36
6422–2107	单模1550 /1650nm (内置滤波器)		36/36
6422–2109	单模1310/1550nm		46/46
6422-2108	单模1310/1550nm		30/28	1.5	5
6422–2201	多模850nm/1300nm		26/34	1	5

三波长模块

模块号	工作波长	波长	动态范围1 (dB)	事件盲区2 （m）	衰减盲区3 （m）
6422–3101	单模1310/1490/1550nm	三波长	37/35/35	0.8	4.5
6422–3102	单模1310/1550/1625nm(滤波器，双光口)		37/35/35
6422–3103	单模1310/1550/1625nm (滤波器，单光口)		42/40/40
6422–3104	单模1310/1550 /1650 nm(滤波器，双光口)		42/40/40
6422–3105	单模1310/1550/1650nm (滤波器，双光口)		37/35/35
6422-3106	单模1310/1550/1625nm(滤波器，单光口)		30/28/28	1.5	5

四波长模块

模块号	工作波长	波长	动态范围1 (dB)	事件盲区2 （m）	衰减盲区3 （m）
6422–4101	1310/1490/1550/1625nm(滤波器，双光口)	四波长	37/35/35/35	0.8	4.5
6422–4105	1310/1490/1550/1650nm(滤波器，双光口)		37/35/35/35	0.8	4.5
6422-4001	单模1310/1550nm，多模850/1300nm		37/35/26/34	1.5	5
6422-4002	单模1310/1550nm，多模850/1300nm		30/28/24/28	1.5	5

注：1.环境温度23℃±5℃，最大测试脉冲宽度，平均时间大于180s，SNR=1。
2.量程≤1.6km、脉宽3ns，光纤端面反射损耗≥40dB，典型值。
3.量程≤1.6km、脉宽5ns或更小脉冲，光纤端面反射损耗≥50dB，典型值
主机型号

编号	名称	描述
6422	光时域反射计	主机

硬件选件

编号	名称	描述
6422-1105	单模1625nm (内置滤波器)	36dB动态范围
6422-1106	单模1650nm (内置滤波器)	36dB动态范围
6422-1201	多模850nm	24dB动态范围
6422-1202	多模1300nm	36dB动态范围
6422-2101	单模1310/1550nm	37/35dB动态范围
6422-2102	单模1310/1550nm	42/40dB动态范围
6422-2103	单模1310/1550nm	45, /42dB动态范围
6422-2105	单模1550/1625nm (内置滤波器)	36/36dB动态范围
6422-2107	单模1550 /1650nm (内置滤波器)	36/36dB动态范围
6422-2109	单模1310/1550nm	46/46dB动态范围
6422-2108	单模1310/1550nm	30/28dB动态范围
6422-2201	多模850nm/1300nm	26/34dB动态范围
6422-3101	单模1310/1490/1550nm	37/35/35dB动态范围
6422-3102	单模1310/1550/1625nm(滤波器，双光口)	37/35/35dB动态范围
6422-3103	单模1310/1550/1625nm (滤波器，单光口)	42/40/40dB动态范围
6422-3104	单模1310/1550 /1650 nm(滤波器，双光口)	42/40/40dB动态范围
6422-3105	单模1310/1550/1650nm (滤波器，双光口)	37/35/35dB动态范围
6422-3106	单模1310/1550/1625nm(滤波器，单光口)	30/28/28dB动态范围
6422-101	1310/1490/1550/1625nm(滤波器，双光口)	37/35/35/35dB动态范围
6422-105	1310/1490/1550/1650nm(滤波器，双光口)	37/35/35/35dB动态范围
6422-4001	单模1310/1550nm，多模850/1300nm	37/35/26/34dB动态范围
6422-4002	单模1310/1550nm，多模850/1300nm	30/28/24/28dB动态范围

标配附件

编号	名称	描述
6422光时域反射计主机	内含锂电池
电源线组件	输入电压100-240V，50-60Hz，2.0A 输出电压15V，输出电流4A
用户手册
产品合格证
软包
