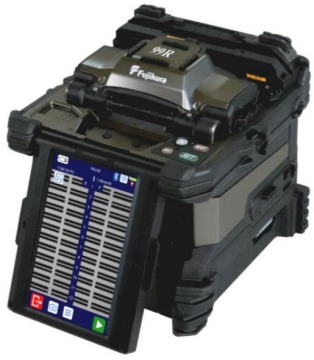

Fujikura 99R带状光纤熔接机

产品介绍
99R带状光纤熔接机相较于以往机型更快、更可靠，并且大幅提升了熔接品质，应用了多项新技术重塑施工现场效能，使得返工发生率降低约80%。

99R上首创了三个新功能：
(1) 自动偏移量校正
(2) 光纤自动整列功能
在放置光纤时，如果光纤没有落在V型槽的正确位置，该功能可自动将其排列至合适位置，从而大幅减少因放置错误导致的重复操作。
(3) 端面间隔自动校正功能
该功能可在熔接前自动将左右光纤的端面间隔调整为均匀状态，从而进一步降低了熔接损耗。

99R上还搭载了全新FH-80系列光纤夹具，在夹具前端增加了压板机构，可以更好地压住光纤，特别是在使用蛛网光纤(SWR)时，光纤的位置偏移显著减少，放置性能得到提升。

99R同时具备视频教学指导功能、GPS功能、USB PD供电、可现场更换的V型槽、智能熔接控制技术和智能刀片管理技术。99R标配的CT60切割刀可以根据用户需要，自由调节刀臂打开角度的大小，并将其切割刀片从以往的16面增加到28面，因此再无需调节刀片的高度。

通过以上先进技术的加持，99R可显著提升熔接工作效率，特别适用于数据中心内的高密度多芯数光纤接续以及下一代干线光缆的施工维护。

产品特点
► 12芯带状光纤熔接机
►更先进的自动化架构
►自动偏移量校正
►光纤自动整列功能和端面间隔校正功能
►可蓝牙无线连接CT60光纤切割刀和RS02/03带状光纤热剥除钳
►人性化的多功能携带箱
►大容量锂电池
►5英寸彩色液晶触摸屏
►内置GPS定位功能，可实时记录熔接位置信息
►支持移动电源供电
►内置教学视频和PDF操作手册

技术参数

光纤对准方式		利用熔接过程中表面张力作用进行包层对准
适用光纤芯数		单芯, 2, 3, 4, 5, 6, 8, 9, 10, 12
适用光纤类型	光纤类型	单模光纤
		多模光纤
	包层直径	约为125μm
适用涂覆层	光纤夹具	涂覆层形状：参考夹具类型
		切割长度：10mm
光纤熔接性能	熔接损耗	ITU-T G.652：平均0.05dB
		ITU-T G.651：平均0.02dB
		ITU-T G.653：平均0.08dB
		ITU-T G.655：平均0.08dB
		ITU-T G.657：平均0.05dB
	熔接时间	SM FAST模式：平均16~18秒
		SM AUTO模式：平均19~21秒
适用热缩套管	套管类型	加热收缩型套管
	套管长度	最长66mm
	套管直径	最大6.0mm
热缩套管加热性能	加热时间	40mm FP-05模式：平均33~40秒
		40mm FP-04T FAST模式：平均19~26秒
		Single 60mm模式：平均8~15秒
光纤拉力测试		约为2.0N
电极棒寿命		约为1,500次熔接
外观属性	尺寸W	约为157mm（不包括突出部）
	尺寸D	约为178mm（不包括突出部）
	尺寸H	约为171mm（不包括突出部）
	重量	约为2.6kg（含电池）
环境适应能力	温度	使用环境：-10~50℃
		存储环境：-40~80℃
	湿度	使用环境：0~95%RH不结露
		存储环境：0~95%RH不结露
	海拔	最高3,700m
交流适配器	输入	AC100~240V, 50/60Hz，最大1.5A
	输出	DC12V, 最大5A
电池	类型	可充电锂电池
	输出	DC14.4V / 6,380mAh
	容量	约为165次熔接加热循环
	温度	使用环境：-10~50℃
		充电环境：0~40℃
	充电时间	4~6小时
	电池寿命	约为500次充电循环
显示	LCD显示器	5英寸TFT彩色触摸屏
	放大倍数	12芯带状光纤：30倍 单芯光纤：90倍
照明	V型槽	LED灯
GPS		记录当前熔接位置（无位置追踪功能）
接口	PC连接	USB2.0 Type-C 支持USB PD供电 支持因特网联网远程升级
	电源输出	USB2.0 A型口 DC5V / 500mA
	热剥钳	Mini DIN 6针口 DC12V / 最大1A
	无线通信	Bluetooth 5.2
数据存储	熔接模式	100个
	加热模式	30个
	熔接结果	20,000个
	熔接图像	100个
三防性能	防震	76cm高度六方向的自由坠落
	防雨	降水量在10mm/hr的情况下10分钟
	防尘	暴露于灰尘中（0.1~500μm大小的硅酸铝颗粒）

配置清单

主机及附件
说明	型号	数量
熔接机主机	99R12	1台
电池	BTR-19	1块
交流适配器	ADC-22	1个
交流电源线	ACC-24	1根
高精度光纤切割刀	CT60	1把
带状光纤热剥除钳	RS03	1把
光纤夹具	FH-80-XX	2对
酒精泵	AP-02	1个
内六角螺丝刀	HEX-01	1把
V型槽清洁刷	VCB-01	1把
USB数据线	USB-02	1根
快速指导手册	QRG-03	1份
携带箱	CC-48	1个
左侧工作托盘	WT-11L	1个
右侧工作托盘	WT-11R	1个
工作托盘冷却架	JP-11	1个
三脚架螺丝（用于熔接机）	TS-04A	1个
三脚架螺丝（用于切割刀）	TS-04B	1个
携带箱背带	ST-03	1根
熔接机拎带	ST-02	1根
用户手册	PDF文件存储在熔接机中	-

可选配件
说明	型号	备注
光纤夹具	FH-80-2	2芯带状光纤
	FH-80-3	3芯带状光纤
	FH-80-4	4芯带状光纤
	FH-80-5	5芯带状光纤
	FH-80-6	6芯带状光纤
	FH-80-8	8芯带状光纤
	FH-80-9	9芯带状光纤
	FH-80-10	10芯带状光纤
	FH-80-12	12芯带状光纤
	FH-80-12PC	对应12芯带状光纤转换间距
	FH-80-12-200	12芯带状光纤，200~210μm间距
	FH-70-200	200μm涂覆层直径
	FH-70-250	250μm涂覆层直径
	FH-70-900	900μm涂覆层直径
	FH-70-160	160μm涂覆层直径
	FH-70-500	500μm涂覆层直径
	FH-FC-20	2mm直径尾纤
	FH-FC-30	3mm直径尾纤
	FH-60-DC250	皮线光缆
	FH-60-LT900	900μm松套管光纤
V型槽	VG12-02	12芯带状光纤，250~255μm间距
	VG08-02	8芯带状光纤，250~255μm间距
	VG04-02	4芯带状光纤，250~255μm间距
	VG12-200-02	12芯带状光纤，200~210μm间距
直流电源线	DCC-20	用于和汽车点烟器连接
	DCC-21	用于和汽车蓄电池连接
