MTS-6000A OTN多功能传输分析仪

描述

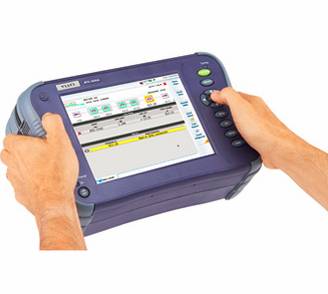

MTS-6000A OTN多功能传输分析仪

http://www.comtest.com.cn/uploadfile/2016/0918/20160918033721314.jpg

适用范围

固网核心网技术人员和无线网络技术人员。主管安装和维护40G、100G核心网网络设备。

商业服务网络技术人员。针对金融和其他高价值商业用户，安装和维修100G以太网和OTN服务网络。
应用

安装、代维和维修100G OTN（OTU4）和40G OTN（OTU3）。

OTN维修，在中级本地网中使用ODU0、ODU1和ODU2的多路复用。

测试40G、100G以太网业务激活和测试维修业务中断。通过自动测试的流程RFC2544、Y.1564 SAMComplete和J-Proof以太网控制面透明度测试。
光接口测试和支持
CSAM模块可以让网络工程师和技术人员在网络开通和维修之前，确保CFP2和QSFP+能够正确的工作。CSAM具备现场佳化的光接口自检测试大大节省了测试时间，确保光模块无差错运行，测试采用低功率电平码型，自动变量时钟偏移，告警和延时偏差等项验证。这一过程完全是流程化的，并带有报告生成功能。
CSAM模块在同时装有CFP2和QSFP+模块时，可提供本地化的支持。如那些需要切换100G和40G测试的用户，不再需要替换光模块而可以直接在两个端口上测试不同速率网络。VIAVI生产及其他众多生产商的光模块都可以使用在CSAM上。仪表可以显示所使用的CFP2和QSFP+信息和类型，启动专家模式通过管理数据输入输出接口（MDIO）微调用户所需的CFP2的参数。

以太网测试

CSAM针对40G、100G提供综合性的以太网测试，还支持以太网映射进OTN映射结构图L1、L2和L3测试。
物理层L1测试支持
  测试包括如基于层1码型的时延注入和监测，物理编码子层（PCS）告警和误码，暂停帧。又如，IEEE802.3ba所定义的40/100G系统中会用到的加扰空闲码型。另外，针对现场维护，提供基于物理层的每个通道实现插入和监测多种误码和告警。
以太网VLAN，Q-in-Q，MPLS技术
以太网标签和封装技术通过隔离用户业务实现改善以太网的可扩展升级能力。CSAM支持VLAN标签，Q-in-Q VLAN标签和MPLS，适合核心网和长距离网络的全业务链测试。
J-QuickCheck以太网预测试
J-QuickCheck作为RFC2544和Y.1564测试流程中的一部分执行快速自动的测试，或作为一个单独的测试验证自动协商配置，端到端连通性，当前网络存在的环回设备，和以太网基本吞吐量。
ITU-T Y.1564 SAMComplete业务激活测试
  SAMComplete能够针对差异化业务，快速明了的验证服务等级协议（SLA）。测试包括验证不同带宽的配置文件，例如承诺信息速率（CIR），扩展信息速率（EIR），最大信息速率（MIR）和承诺突发尺寸（CBS）。关键性能指标-KPI“通过/失败”结果，包括CIR、具有高精度时延（100ns）的帧时延、帧时延抖动（FDV）和帧丢失（FLR），最大同时支持10个业务流量分别呈现。这个测试套件也整合了VIAVI的J-QuickCheck预测试流程，可测试不同的测试接口，如GE/10GE（MSAM模块）、40GE和100GE。
RFC2544测试
  RFC2544测试已经成为验证以太网激活的工业标准。除了支持RFC2544标准指定的用于CIR验证的以太网吞吐量测试，时延测试，丢帧率和背靠背突发测试，还支持包抖动测试，用以验证那些对时间敏感的业务，如IPTV和VoIP。这个模块可以测试高精度时延-100ns。
J-Proof以太网透明度测试
J-Proof可以作为运营级以太网的测试，用以确认在网络中的任意两点的以太网透明度，采用在网络中生成低速的协议数据单元（PDU）方法，这将不会阻断现有的业务。网络运营商可以使用J-Proof功能来确认控制平面消息传送的透明度，例如，STP、GARP和Cisco专有协议如CDP。J-Proof测试可确保用户的控制面业务可以未经过滤的在中间网络传送。
IPv4和IPv6测试
层3测试的特点是组合了流量发生和分析，IPv4和IPv6均适用。路由连通性能够通过支持ARP协议动态确定目的MAC地址。另外，MTS平台支持Ping测试和Traceroute测试。针对IPv6，邻近主机发现协议提供IPv6地址解析支持。
业务中断时间测试（SDT）
MTS平台测量业务中断，当发生以太网流量中断，将测定中断的时间间隔。这一功能也可以扩展测试以太网客户端业务映射进OTN网络。

OTN测试

OTN测试功能在OTU3和OTU4接口上提供（OTU1/2/2e接口需要MSAM模块支持），这包括了运行开通测试和故障排除，支持无论串行还是多波长复用的本地OTN接口。OTN封装了客户侧信号，能够测试开销部分的告警和误码，同时提供使用前向纠错技术（FEC）的信号健壮度评价。另外，更多的OTN实施要求支持ODU复用，使在ODU层实现层1的交换成为可能。支持OTU3/4的光通路传送通道（OTL）-OTL层测试，提供误码/告警插入和监测。这一模块的另一特色是支持两种方法测试环路时延，一个是通用通信信道（GCC）透明度测试，另一种采用多种客户侧信号映射进ODU复用容器测试。
告警、误码和FEC测试
高速OTN接口按G.709标准使用FEC技术。CSAM可以监测和校正输入的FEC信号，反之，也可以在传送方向插入纠错或未纠错的误码。并且，它可以验证OTN告警和误码，同时具有插入诸如LOF、AIS和BDI告警的能力。对于非标的FEC连通性测试，也可以通过全零算法成为可能。CSAM模块可以在线监测OTN信号。同时提供完全可操作的开销编辑器，提供额外的编辑OTN开销字节的能力，以编辑和监测踪迹标识符（TTI）、净荷类型（PT）和故障信令（FTFL）。
支持开销特征字和六级TCM设置
CSAM模块支持全部6级TCM设置，包括与之关联的告警和监测踪迹标识符的测试，并同时检查所期望的踪迹消息和所有的TCM和段监测（SM）、通道监测（PM）。CSAM还支持G.709定义的ODUk通道时延测试（DMp）和TCMi时延测试（DMti），这样就可以将网络设备和其它测试互相作用，并同时运行。另外，有一增值功能是具备通过将PRBS加载在GCC上测试网络管理通道透明度的能力。
映射
CSAM模块支持多种PBRS码型作为整块的OTN净荷测试，包括PBRS9、23、31和反转码。采用通用映射流程（GMP），实现全部的STM-256、40GE信号映射到OTU3，100GE客户侧信号映射到OTU4，使两个不同层实现业务开通和故障排除成为可能。
ODU多路复用
高级的映射支持涵盖单个和多级ODU复用，包括ODU0、ODU1、ODU2/2e。因此，这个模块提供广泛适用于全部OTN部署和故障排除作业。
业务中断时间测试（SDT）
CSAM能够测量链状和环状的核心骨干网络的保护倒换时间以及对客户的影响。同时监测多种误码和告警条件，并可生成这些条件。以验证传输网络可提供的冗余度，确保OTN网络的服务等级（SLAs）。
