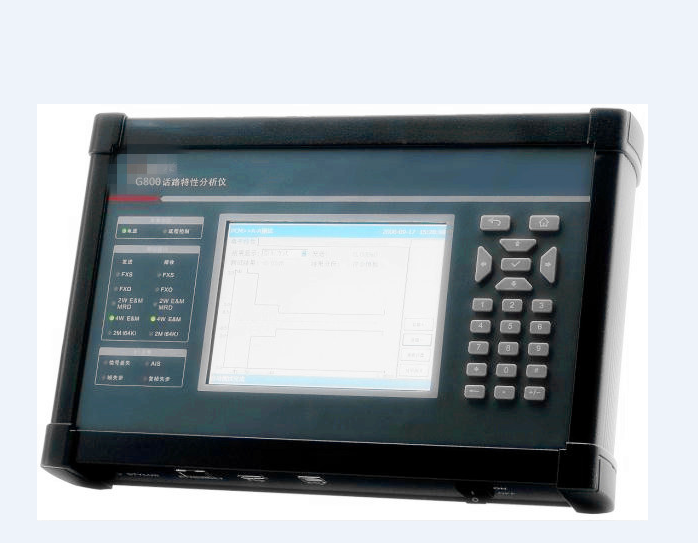

G800 话路特性分析仪

G800 话路特性分析仪

产品名称：G800 话路特性分析

产品概述：

话路指标A-A测试：电平、频率特性、电平特性、量化失真、空闲噪声、路际串话、回波损耗、纵向转换损耗、纵向转换转移损耗

话路指标A-D、D-A、D-D测试：电平、频率特性、电平特性、量化失真、空闲噪声、路际串话

v:shapes="_x0000_i1027"> 2M（E1）通道误码测试，告警检测和误码分析

呼叫建立，支持摘机、挂机、拨号、振铃、振铃检测

v:shapes="_x0000_i1029"> 首创平衡桥、反射桥内置，一套仪表即可完成回波损耗、纵向转换损耗、纵向转换转移损耗测试

v:shapes="_x0000_i1030"> 内置呼叫建立电路，可通过仪表直接拨号建立测试通道，无需外接话机实现

v:shapes="_x0000_i1031"> 支持等步长频点序列和用户自定义频点测试

内置发生器和接收器，模拟输出和输入接口分别带有直流环路馈电电路和直流环路保持电路，不仅可以直接测试2/4 W E&M接口、磁石接口，也可直接测LGE、FXO、LGS、FXS接口

v:shapes="_x0000_i1033"> 提供非平衡音频接口话路指标直接测试

内建测试模板用户可自定义，可有效满足不同类型产品的测试标准定义

v:shapes="_x0000_i1035"> 提供远程控制指令集，方便用户在不同的场所进行二次开发

v:shapes="_x0000_i1036"> 通过以太网接口或USB接口，使用TestManagerPro软件，将测试数据上传PC，并在PC上进行测量结果分析、整理、归档和打印输出

v:shapes="_x0000_i1037"> 可对仪表嵌入式软件进行在线升级

技术参数：

项目	说明
模拟发送/接收器	频率：200Hz～3600Hz 电平：+5dBm0～-60dBm0
接口阻抗	600W,200W+560W//0.1uF,200W+680W//0.1uF，0Ω输出和高阻输入阻抗接口
相对电平	发送端：+1dBr～-16dBr，步长0.1dBm 接收端：+7dBr～-10dBr，步长0.1dBm
直流环路	ICT：动态阻抗>100KΩ，环路电流最大60mA，环路电压约为18V； OGT：动态阻抗>100KΩ，馈电电流恒流25mA
E1接口	阻抗：75W非平衡，120W平衡线路编码：HDB3，AMI 帧类型：PCM30/30CRC、PCM31/31CRC、非成帧
尺寸	293mm×195mm×56mm（L×W×H）
工作温度	50℃
储藏温度	-30℃～70℃
湿度	95% 非凝结
重量	1.8KG
