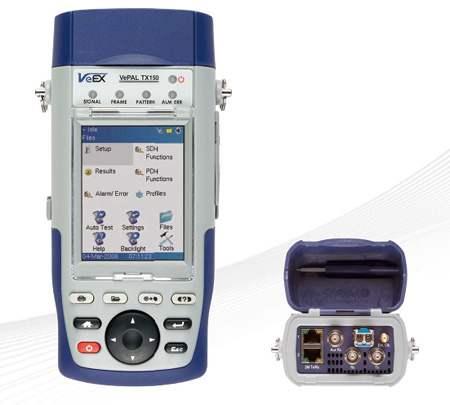

VeEX VePAL TX150E为传统的SDH/PDH传输网络在下一步网络中的应用和服务提供新的测试解决方案。
产品功能：
●E1,E3,DS1,DS3和E4(选件)的PDH测试
●平衡 (120Ω) 和非平衡 (75Ω) 的 E1接口
●为双向监测应用的双E1接收
●E1 和 N, M x64 kbit/s 测试
●具有 Sa bit 发生的PDH分析
●E1, E3 和 DS3 的脉冲波形分析
●STM-1, STM-4 和 STM-16 的 SDH 测试
●灵活的波长/速率选项,标准工业SFP光收发模块
●光功率,电平和频率测试
●图形设置网络类型,比特速率,线路码型,帧结构和测试图案
●净负荷映射装载和级联符合ITU-T G.707 标准
●符合ITU标准的完全比特错误分析
●错误和告警的产生和分析
●路径轨迹产生和分析
●G.783指针测试和分析
●APS自动保护开关/服务中断测试
●直方图错误和告警统计分析
●所有接口和有效载荷映射环路时延测试
●发送频率拉偏和接收同步时钟
●SOH/POH监测和解码
●TCM 监测
通用特性：
电接口|
双 RJ-48 (120 ohm 平衡)
速率和码型:
★1,544 Mbit/s, AMI & B8ZS (选件)
★2,048 Mbit/s , HDB3 & AMI BNC (75 ohm 非平衡)
速率和码型:
★2,048 Mbit/s, HDB3 & AMI
★34,368 Mbit/s, HDB3
★44,736 Mbit/s, B3ZS (选件)
★139,264 Mbit/s, CMI (选件)
★155,520 Mbit/s, CMI (选件)
符合 ITU-T G.703, G.823, G.824, G.825, G.772 和 ANSI T1.102
时钟恢复 (拉偏范围) 符合 ITU-T G.703
接收灵敏度:2.048 Mbit/s (E1)
★中断: ≤ 6dB (电缆衰减)
★监测 (PMP): ≤ 26dB (20dB阻抗, 6dB 电缆衰减)
★桥接: ≤ 6dB (电缆衰减)34,368 Mbit/s (E3);
★中断: ≤ 12dB (电缆衰减)
★监测 (PMP): ≤ 26dB (20dB 阻抗, 6dB 电缆衰减)
选项：
1.544 Mbit/s (DS1)
★中断: ≤ 6dB (电缆衰减)
★监测 (PMP): ≤ 26dB (20dB 阻抗, 6dB 电缆衰减)
★桥接: ≤ 6dB (电缆衰减)
44,736 Mbit/s (DS3)
★中断: ≤ 6dB (电缆衰减)
★监测 (PMP): ≤ 26dB (20dB 阻抗, 6dB 电缆衰减)
139,264 Mbit/s (E4) 和 155,520 Mbit/s (STM-1E)
★中断: ≤ 12.7dB (电缆衰减)
★监测 (PMP): ≤ 26dB (20dB 阻抗, 6dB 电缆衰减)
时钟同步：
★内部时钟: 2,048Mbit/s, ± 3.5 ppm ,符合 ITU-T G.812 接收时钟: 2,048 Mbit/s 来自接收信号 通过SMA连接的外部参考时钟
★时钟: 2,048 MHz (正弦涵数或TTL)
★信号: 2,048 Mbit/s (HDB3)
★发送频率拉偏:光,电口可达25,000 ppm , 0.1 ppm 步进
光接口
|
SFP |
光模块 |
|
ROHS |
符合 2002/95/EC |
|
工作温度范围 |
-10˚C to 70˚C |
|
安全等级 |
Class 1, per FDA/CDRH, EN (IEC) 60825 , EN (IEC)60950 . |
|
光功率测量 |
± 2dB 精度, 1dB 分辨率 (VeEX 专用 SFPs ) |
技术规格：
|
型号 |
STM -1/4 (155/622 M bps ) |
STM -1/4/16 (155/622/2488 |
|
光学选择 |
301-01-004G 301-01-005G |
301-01-007G 301-01-008G |
|
波长（nm） |
1310 1310 1550 |
1310 1310 1550 15 40 80 |
|
范围线率(Mbps) |
15 40 80 |
15 40 80 |
|
接头线编码 |
Up to 622 Up to 622 U |
Up to 2488 Up to 2488 U |
|
激光器类型 |
Fabry Perot DFB DFB |
DFB DFB DFB |
|
波长范围 |
1274 to 1356 1280 to 1335 1480 to 1580 |
1270 to 1360 1280 to 1335 1500 to 1580 |
|
探测器灵敏度型 |
PIN PIN PIN |
PIN APD APD |
@ 155 Mbps
@ 622 Mbps|
@ 2.488 Gbps |
-28 to -8 -28 to -8 -28 to -8
-28 to -8 -28 to -8 |
-23 to -10 -30 to -15 -30 to -15
-22 to 0 -29 to -9 |
订货信息：
|
Z04-00-001P |
VePAL TX150E 手持式 SDH/PDH 测试仪 接口/测试选项 |
|
499-05-040 |
1.544Mbit/s (DS1) 和 C-11 映射 |
|
499-05-041 |
45Mbit/s 测试 |
|
499-05-042 |
155Mbit/s 电口测试 |
|
499-05-043 |
155 Mbit/s 光口测试 (需 SFP 选件) |
|
499-05-044 |
155/622 Mbit/s 光口测试(需 SFP option) |
|
499-05-045 |
155/622/2488 Mbit/s Optical Testing(require SFP 选件) |
|
499-05-046 |
APS/服务中断测试 |
|
499-05-047 |
TCM 级联监测 |
|
499-05-048 |
ITU-T G.783 指针测试 |
|
499-05-049 |
2 Mbit/s 和 34 Mbit/s 脉冲波形分析 |
|
499-05-050 |
1.5 Mbit/s 脉冲波形分析 |
|
499-05-051 |
45 Mbit/s 脉冲波形分析 |
|
499-05-052 |
139 Mbit/s 测试 |
SFP 光模块选件
|
301-01-004G |
1310nm IR (15km), 155M/622M STM1/4 - OC3/12 |
|
301-01-005G |
1310nm LR (40km), 155M/622M STM1/4 - OC3/12 |
|
301-01-006G |
1550nm LR (80km), 155M/622M STM1/4 - OC3/12 |
|
301-01-007G |
1310nm IR (15km), 155M/622M/2.5G STM1/4/16 - OC3/12/48 |
|
301-01-008G |
1310nm LR (40km), 155M/622M/2.5G STM1/4/16 - OC3/12/48 |
|
301-01-009G |
550nm LR (80km), 155M/622M/2.5G STM1/4/16 - OC3/12/48 |
附加选项
|
499-05-001 |
网页浏览 (需IP功能选项) |
|
499-05-002 |
NetWiz |
|
499-05-003 |
远端控制 |
|
499-05-007 |
VoIP Expert |
|
499-05-008 |
IPTV Expert |
|
Z88-00-001G |
WiFi Wiz, incl. USB WiFi Adaptor |
|
Z88-00-001P |
VoIP Call Expert, incl. VoIP USB Adaptor &Earplug |
|
Z88-00-005G |
IP功能 |
替代项目
|
F02-00-008G |
RJ48 to BNC 测试电缆, 2 m |
|
F02-00-009G |
RJ48 to 3-Pin Banana 测试电缆, 2 m |
|
F02-00-010G |
BNC to BNC 测试电缆, 2 m F05-00-005G LCPC to LCPC 光纤跳线, 2 m F05-00-006G LCPC to SCPC 光纤跳线, 2 m F05-00-007G LCPC to FCPC 光纤跳线, 2 m |
交换项目
|
405-02-001G |
屏幕保护板 A01-00-001G AC 适配器 B02-03-001G 电池 |
|
C01-00-001G |
仪表包 (基本型) |
|
F02-00-001G |
以太网电缆 RJ45 to RJ45 2 m (6 ft)
|
|
