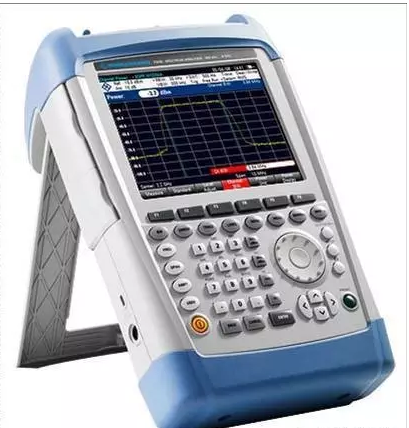

FSH4/8简介



1、手持频谱仪新的标杆

2、高分辨率6.5寸LCD显示

3、内置驻波比桥

4、全中文操作界面

5、丰富的接口（USB/LAN/SD）











三、FSH关键指标一览

ü 频率范围：9KHz～3.6/8GHz

ü 分辨率带宽：100Hz～3MHz

ü 噪声电平：-165dBm/Hz@3GHz;-150dBm/Hz@8GHz

ü 相位噪声：-105dBc/Hz@30KHz offset,0.5GHz Carrier

ü 三阶截止点：+15dBm@3GHz

ü 电平测量精度：0.5dB

ü 网分模式动态范围：100dB

ü 重量：3公斤







四、FSH4/8用途

 1、外场以及实验室：通用频谱测量。

 2、场强测量：空中无线信号的捕捉和定位。

 3、信号监控：长时间监控并记录宽频带的无线信号。

 4、EMC预兼容测试：内置EMI扫描功能，配备EMI带宽和准峰值检波器。

 5、EMC诊断测试：结合R&S专业的探头进行EMI故障定位。

 6、功率计功能：外接多种功率探头，大可直接测量300W的无线功率。

 7、天馈线测试：测量天线以及天线馈线的驻波比、传输损耗、断点定位等功能。

 8、标量网络分析：测试无线产品所有幅度指标。

 9、矢量网络分析：测试无线产品传输、反射、幅度、相位、群时延、Smith图等全部指标。





五、FSH应用

1、通用频谱测量



Ø信道功率测量

ØTDMA功率测量

Ø占用带宽测量

Ø场强测量

Ø信道表

ØC/N 测量

Ø频率计精度1Hz

Ø6个Marker或delta-marker, noise marker

Ø限值线检测

Ø外触发输入/外参考输入

ØAM/FM解调(耳机插孔)

ØTrace-计算



2、场强测量





使用全向天线测量场强
  1）通过R&S FSH切换天线的方向性，无需外接PC。

   2）天线不同方向（x,y,z）及电缆衰减分别设置。

   3）修正系数。

   4）电场强度直接显示为dBµV/m。







使用定向天线定位干扰：

   使用高增益高方向性的手持式定向天线HE300进行干扰信号方位的查找，频段高到7.5GHz。





3、EMI测量



FSH结合R&S的HZ15/16系列近场探头，可以用于产品研发和优化过程中的EMI诊断工作。

HZ-15为高精度探头组件，可以定位到布线以及芯片管脚，频率高达3GHz，全满足民标EMI的频率范围。

HZ-16为外置放大器，用于对信号进行100倍放大，即使干扰信号很微小，FSH也能清楚捕捉到。





4、天馈线测试



FSH4/8配置要求：

  （1）FSH4.24/FSH8.28

  （2）FSH-K41（线缆断点测试，选配）

  （3）FSH-K42（矢量网络功能，选配）

  （4）FSH-Z28/Z29（校准件，必配）





1）电缆坏点测量







功能：

Ø以列表方式或图形显示电缆反射和距离的关系线性,dB,VSWR,反射系数。

Ø电缆长度从3m到300m。

Ø用户自定义电缆类型。

Ø校准更容易,只需要一个校准件。

Ø校准数据存储。





2）电缆/天线参数测量





功能：

Ø矢量传输测量。

Ø矢量反射测量（VSWR，回波损耗，反射系数）。

Ø矢量反射测量可显示带缩放功能的史密斯圆图。



3）单端口电缆衰减测量



功能:

Ø对于已安装的长电缆的损耗测量

Ø电缆损耗由大和小值平均得到

Ø可打开多个marker测量特定频率的损耗



5、吸收式功率测量





指标：

（1）频率范围10MHz到8/18GHz。

（2）90dB动态范围(-67dBm to +23dBm)。

（3）信号加重：真正的rms检波。

（4）绝对不确定度<2.5%(0.11dB)。

（5）绝对功率或相对功率测量。

（6）读数显示dBm或线性值。





6、通过式功率测量





功能：

Ø 发射机前向功率和反射功率测量高达4GHz

Ø 测量附件可承受功率达120W(AVG)/300W(PEP)

Ø 以回波损耗或 (dB)SWR表示反射

Ø 适用于数字标准GSM,EDGE,3GPP WCDMA,cdmaOne,cdma2000 1x,DVB-T,DAB,TETRA

硬件要求：

Ø R&S FSH(所有型号)

Ø R&S FSH-Z44/-Z14通过式功率探头





六、FSH4/8矢网频谱二合一









七、FSH4/8与电脑连接







通过USB/LAN可以方便实现PC与FSH的连接：

Ø 以ASCII或MS Excel格式导出数据，便于进一步处理测量结果。

Ø 以bmp、.pcx、.png 和 .wmf格式存储图形数据。

Ø 通过连续无间断的扫描数据传输，经由LAN进行远程信号控制。

Ø 利用集成的电缆编辑器生成电缆数据，并下载R&S®FSH中，用于故障距离测量。

Ø 编辑器用于为外部衰减器或放大器生成限值线、天线系数、传感器系数以及信道列表。
