美国信维CAA-100A系列天馈线频谱测试仪

描述

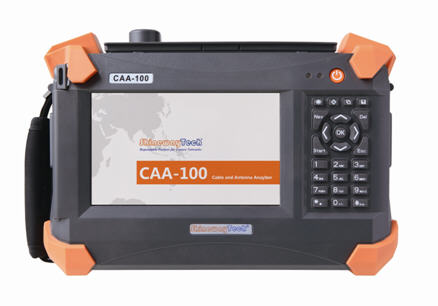

CAA-100A系列天馈线频谱测试仪

产品特点：

l  支持天馈仪，频谱仪，TPM功率计，DPM功率计四大模块功能
l  天馈功能覆盖1MHz-4.4GHz，60dB大动态范围
l  频谱功能覆盖300MHz-4GHz，100dB大动态范围
l  天馈功能和频谱功能共用端口测试，方便快捷
l  适用于2G/3G/4G/WiMAX等制式下测试
l  限制线/标志线/曲线运算等迹线智能判断功能
l  7寸LCD彩色触摸大屏显示
l 仪表文件批量编辑/删除/过滤等管理功能

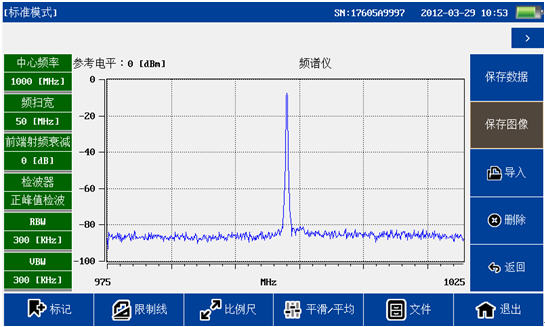

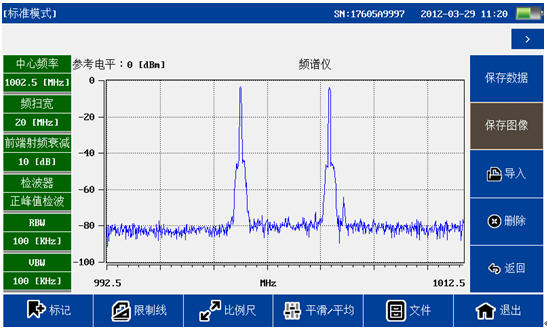

1)      频谱测量功能

2) 天线测试功能

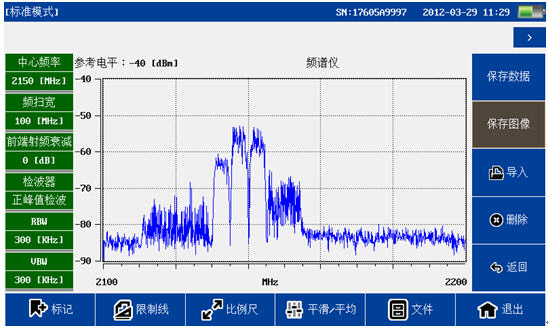

WCDMA制式

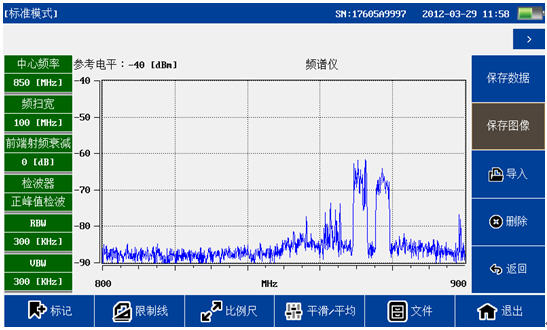

CDMA制式

11 CAA Workbench上位机分析软件

技术指标：

型号	CAA-100A
性能指标（天馈部分）
基本性能
频率范围	1-4400MHz
频率分辨率	1kHz
频率精度	±2.5ppm
输出电平	0dBm （典型）
测量速度	2ms/pt
测量点数	137,275,551,1103
方向性	42dB（校准后）
抗干扰能力	17dBm通道，-5dBm频率
频率测试性能
回波损耗范围	0-60dB
回波损耗分辨率	0.01dB
驻波比范围	1-65
驻波比分辨率	0.01
电缆损耗范围	0-30dB
电缆损耗分辨率	0.01dB
DTF测试性能
回波损耗范围	0-60dB
驻波比范围	1-65dB
距离范围	1500米
分辨率	1.510^8Vp/(F2-F1) Vp：电缆传播速度；F1，F2：起始和截止频率
性能指标（频谱部分）
频率指标
频率范围	300-4000MHz
频率分辨率	1kHz
频率稳定性	±2.5ppm
频率扫描宽度	1-3700MHz
RBW带宽	1k-300kHz(1,3,10步进)
VBW带宽	1k-300kHz(1,3,10步进)
RBW/VBW	1,3,10
幅度指标
衰减器范围	30dB
衰减器步进	5dB
最大输入安全电平	+26dBm
三阶交调	>+15dBm (典型值)
二次谐波失真	<-70dBc
显示平均底噪(DANL)	<-130dBm/Hz
精度	±1.5dB@25±5℃（典型值）
单边带相位噪声@1GHz	-85dBc/Hz @ 10kHz 偏移 -120dBc/Hz @ 1MHz 偏移
残留杂散	<-85dBm
显示方式
动态范围	<=100dB
测量范围	DANL to 20dBm
参考电平范围	-80dBm - 30dBm
幅度单位	对数模式(dBm,dBv,dBmv,dBuv)
检波方式	采样检波，正峰值检波，负峰值检波，平均检波,标准检波
触发方式	自由触发，视频触发
VSWR	2.2:1（典型值）
通用指标
连接器类型	N型阴头
输入阻抗	50欧姆
显示器	7英寸电阻触摸屏，800*480分辨率
数据接口	1个USB Host接口， 1个USB Device接口， 1个10M/100M 自适应LAN口
存储空间	>2000条曲线
语言	中文，英文，西语
内置电池	11.1V 7800mAh 锂充电电池
外部适配器	110 – 240, 50 - 60Hz AC输入，16V 3.75A DC输出
工作温度	-10℃ - 50℃
保存温度	-40℃ - 70℃
相对湿度	0-85% (无结露)
重量	2.5kg（净重）
体积(长×宽×高)	290×175×75 mm

TPM 模块（选件）---终端式射频功率计
频率范围	50-4000MHz
功率范围	-40 - 20 dBm
最大可承受功率	<23 dBm
测试精度	≤±0.3db (15 - 35℃)；≤±0.5dB( 0 - 50℃)
输入驻波比	<1.2
Burst 宽度	1us-60ms
最小测试周期	15Hz
视频带宽	5MHz
最小脉冲宽度	200ns
时间分辨率	四档：0.1us,1us,15us,150us
调制信号峰均比	<12dB
CCDF 测试范围	0.1% - 100%
CCDF 测试精度	±3%
突发信号占空比	0.1% - 100%
供电方式	USB
工作温度	0℃ - 50℃
保存温度	-20℃ - 70℃
相对湿度	0-85% (无结露)
重量	0.3kg
体积(长×宽×高)	125×45×35mm

DPM 模块（选件）---通过式射频功率计
均值测量
频率范围	300-4200MHz
功率范围	100mW-200W
动态范围	≥33 dB
插入损耗	≤0.1 dB
驻波比	1.05-99.9
方向性	≥30 (<3GHz); ≥28 (>3GHz)
测试精度	±4% +0.05W(0℃ - +15℃ 或 +35℃ - +50℃增加3%)
输入阻抗	50Ω
射频接口	N型阴接口
数据接口	USB
峰值测量
功率范围	100mW-500W
测量精度	突发脉冲宽度> 200 µs：±7%； 1 µs <突发脉冲宽度< 200 µs：±10% 0.5 µs <突发脉冲宽度< 1 µs：±15% ；突发脉冲宽度< 0.5 µs：± 20%
峰均比	0 - 12dB
CCDF
测试范围	0.1% - 100%
测试精度	±3%
阈值测量范围	50mW - 500W
突发功率
功率范围	100mW - 200W
突发宽度	1us - 60ms
最小测试频率	15Hz
占空比	0.001 - 1
测试精度	±6% +0.05W
通用指标
供电方式	USB
工作温度	-10℃ -50℃
保存温度	-20℃ -70℃
相对湿度	0-85% (无结露)
重量	0.48kg
体积(长×宽×高)	130×124×34mm

*上述参数如有变化，恕不另行通知。

订购信息：

标准配置：
CAA-100A主机，锂电池，AC适配器，CD（上位机软件，使用说明书），便捷包，T型校准件。
可选配置：
TPM模块-终端式射频功率计；
DPM模块-通过式频谱功率计;
ECAL电子校准件
