AV5264系列通信矢量信号分析仪

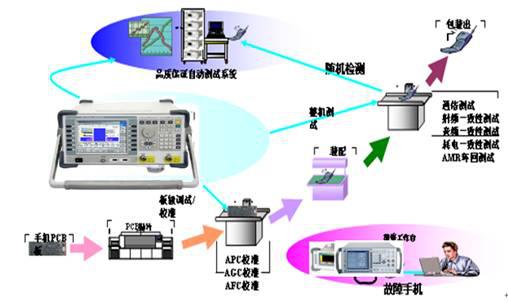

描述

主要特点

高质量的测量特性　　

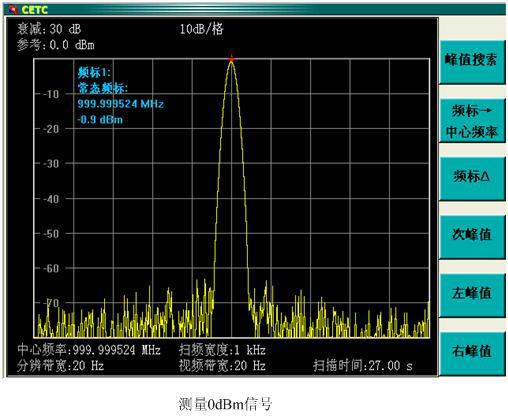

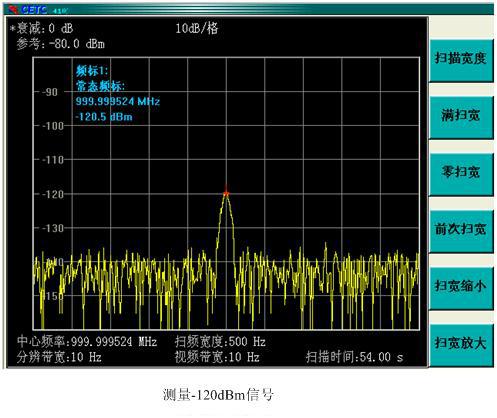

典型情况下显示平均噪声电平为-120dBm(分辨率带宽为10Hz)，满足微弱信号的可靠检测，具有大动态范围，可顺利的完成大功率信号的测量任务。

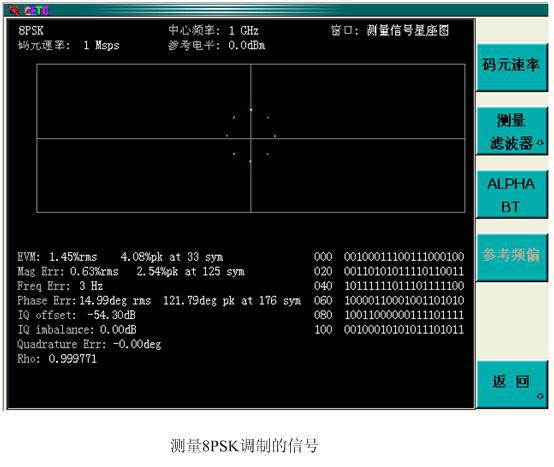

内置多种数字调制格式分析

内置BPSK、QPSK、OQPSK、8PSK、16QAM、32QAM、64QAM、MSK、2FSK数字调制格式分析模块，码元速率1kHz~40MHz，可满足用户移动通信终端或设备高质量测试，提供全面的解决手段。

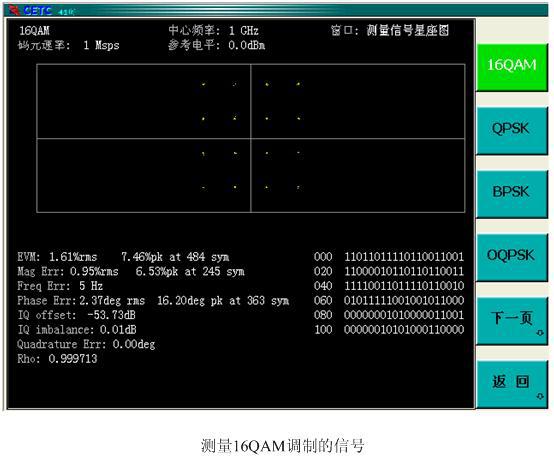

16QAM调制信号分析

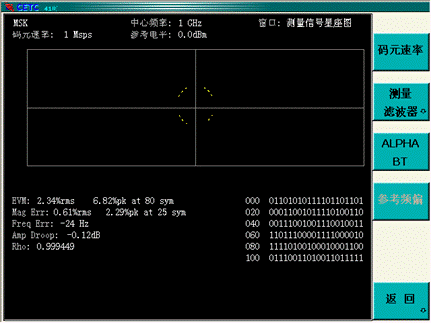

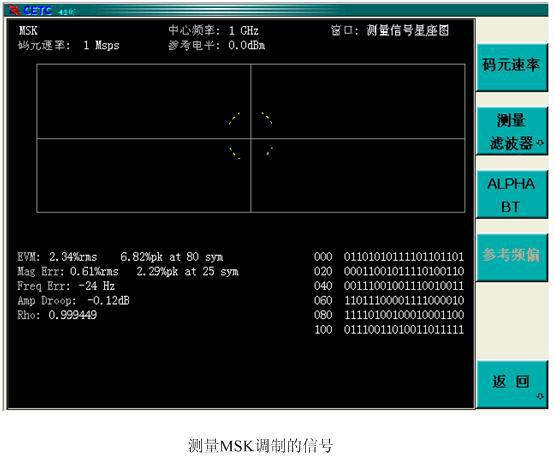

MSK调制信号分析

内置多种标准制式信号分析

内置GSM/CDMA/TD-SCDMA/WCDMA/CDMA2000/TD-LTE/FDD-LTE等标准制式信号分析模块，具有射频信号功率测试、频谱发射模板测试、邻道泄漏抑制比、信号质量等多域测试功能，可满足用户移动通信终端或设备高质量测试，提供全面的解决手段。

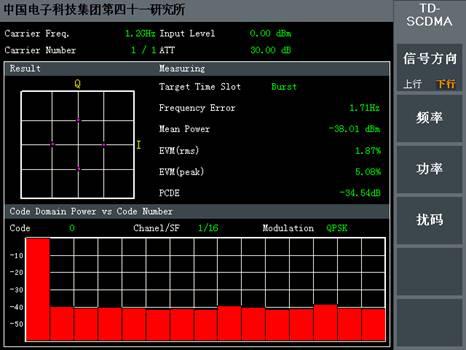

TD-SCDMA调制信号分析

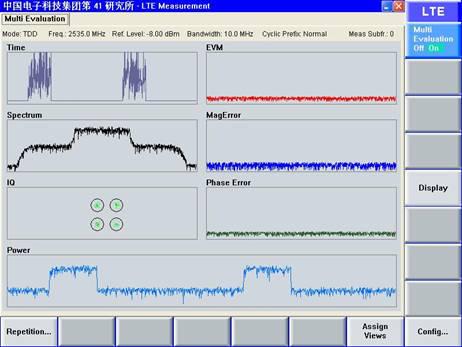

TD-LTE调制信号分析

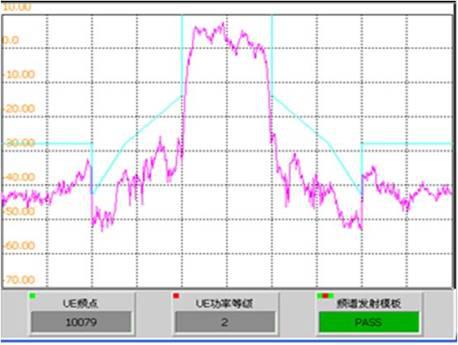

TD-SCDMA信号频谱发射模板测试图

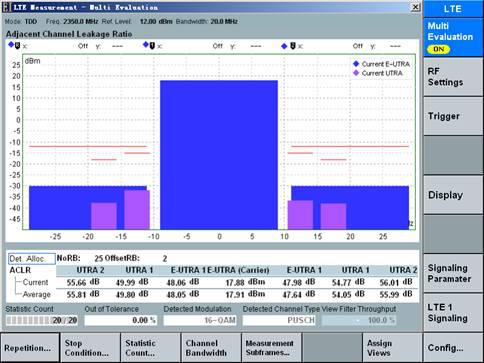

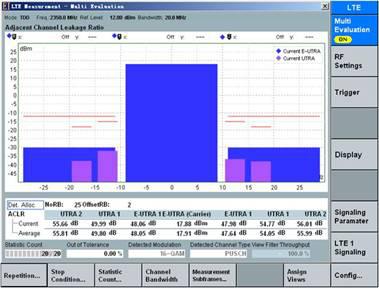

TD-LTE邻道泄漏抑制比测试图

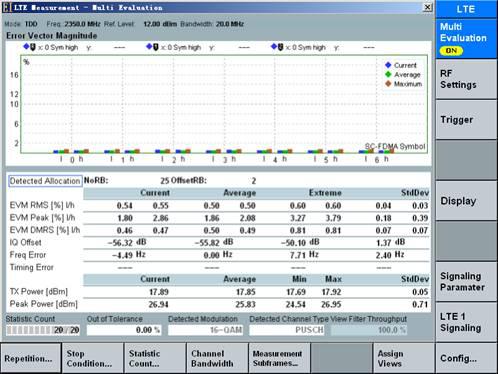

SC-FDMA信号质量分析图

TD-LTE邻道泄漏抑制比测试图

SC-FDMA信号质量分析图

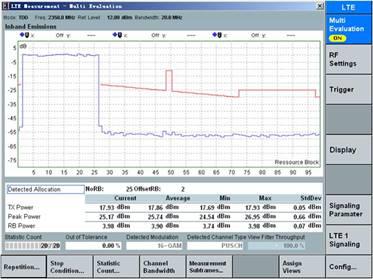

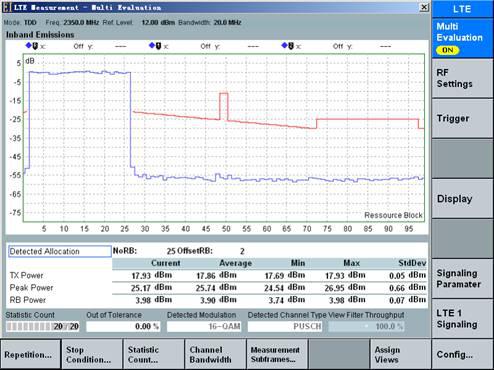

资源块RB分析图

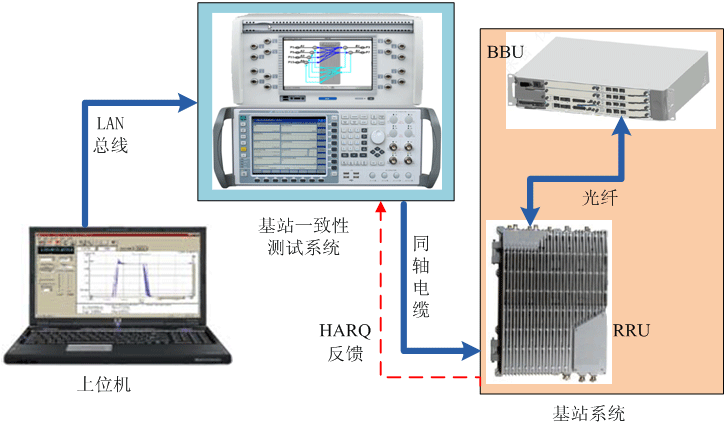

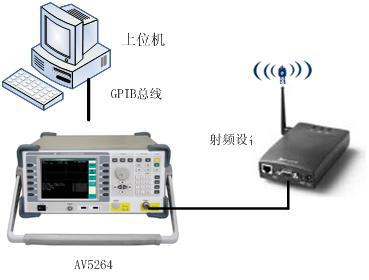

基站综合测试系统架构图

基站下行信号分析图

通用矢量信号分析仪
频率范围	AV5264：9kHz～3GHz；AV5264A：9kHz～4GHz；AV5264B： 9kHz～6GHz；
扫频宽度	500Hz～6GHz，0Hz
扫宽准确度	± 0 .5%扫宽

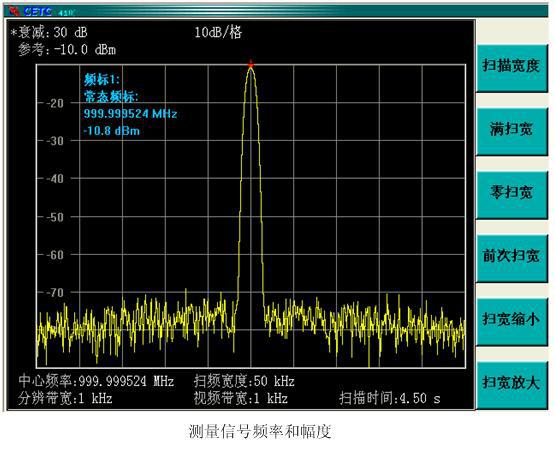

频率读出准确度	±(参考准确度 +扫宽准确度+50%RBW)

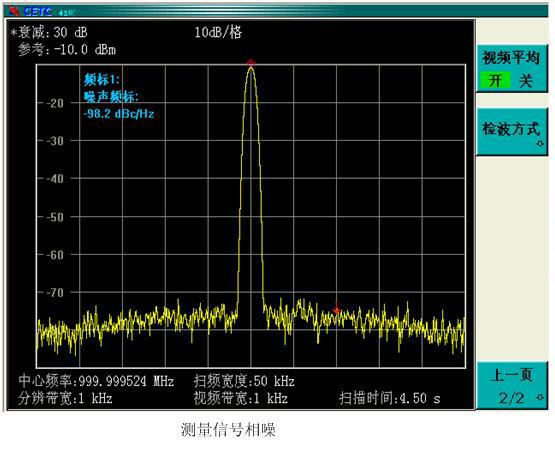

噪声边带	-90dBc/Hz @10kHz频偏(载频1200MHz)
显示平均噪声电平	＜-100dBm （100kHz ～1MHz）＜-120dBm （1MHz ～10MHz）＜-150dBm （10MHz ～4.6GHz）＜-140dBm （4.6GHz～6GHz）
输入衰减器	0～60dB，10dB步进
二次谐波失真	≤-60dBc(-40dBm输入、输入衰减器0dB)
三阶交调失真	≤-60dBc(-30dBm输入、输入衰减器10dB)

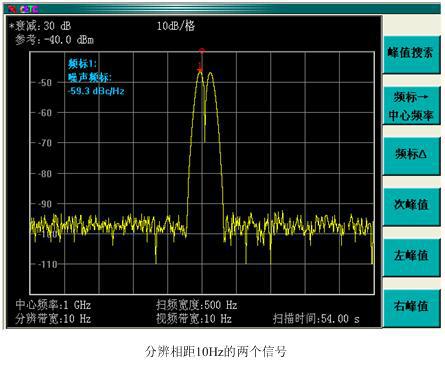

分辨带宽	10Hz～3MHz
视频带宽	10Hz～3MHz(以1、2、3、5、10步进)
扫描时间范围	50ms～3000s(扫宽≥500Hz)，1ms～200s(零扫宽)
扫描时间准确度	时基误差 ±0.5%扫描时间
分析矢量信号的调制格式	BPSK、QPSK、OQPSK、8PSK、MSK、FSK、16QAM、32QAM、 64QAM
码元速率	1ksps～40Msps
脉冲成形滤波器	高斯型、升余弦型、方根升余弦型
滤波因子	0.2～1 步进为0.01
误差矢量幅度EVM	≤3%rms
幅度误差	≤3%rms
TD-LTE/FDD-LTE标准制式信号分析
频率范围	20MHz～6GHz
物理层信道	RS、PSS、SSS、PBCH、PCFICH、PHICH、PDCCH、PDSCH（DL）RS、PRACH、PUCCH、PUSCH
调制类型	QPSK, 16QAM, 64QAM（DL PDSCH）；QPSK, 16QAM（UL PUSCH）
带宽	1.4 MHz, 3 MHz, 5 MHz, 10 MHz, 15 MHz,20 MHz
测量参数	error vector magnitude (EVM)、magnitude error (ME)、phase error (PE)、frequency error、I/Q origin offset、TX power、peak power、resource block power (RB power)
图形显示	SC-FDMA符号的EVM图, SC-FDMA符号的ME图, SC-FDMA符号的PE图,子载波EVM图,带内杂散,平坦度测试,I/Q正交图
固有EVM	< 1 %, RMS (RB≤ 15、输入功率范围：–40dBm ~+30 dBm) < 1.1 %, RMS (RB≤ 50、输入功率范围：–40dBm ~+30 dBm) < 1.2 %, RMS (RB≤ 100、输入功率范围：–40dBm ~+30 dBm)
频率误差测量范围	±80 kHz
频率误差	<20Hz
固有IQ正交偏移	<-50dB
功率测量范围（RMS）	-50dBm~30dBm
测量最大误差	优于±0.5dB（测量范围-50dBm~+30dBm）
频谱平坦度	<0.5dB（RB≤50）
滤波器	矩形滤波器1.08MHz、2.7MHz、4.5MHz、9MHz、13.5MHz、18MHz（E-UTRA）、WCDMA滤波器1.28MHz，RRC，α=0.22（UTRA）
测量动态范围	>45dB（E-UTRA）、>56dB（UTRA）
频谱发射模板	<-35dBm@RBW=1MHz <-40dBm@RBW=100kHz <-45dBm@RBW=30kHz
CDMA/TD-SCDMA/WCDMA /CDMA2000标准信号分析
频率范围	20MHz～6GHz
测量参数	EVM、幅度误差ME、相位误差PE、频率误差、IQ正交偏移、IQ不平衡、UE功率
测量图形	EVM时间图、ME时间图、PE时间图
测量最大误差	优于±0.5dB（测量范围-65dBm~+30dBm）
波形质量ρ误差	优于±0.001（测量范围：0.9~1.0）
误差矢量幅度EVM	优于±1.0%rms（测量范围：0%~25%）
频率误差	<20 Hz（测量范围：±3kHz）
相位误差	优于±4°
IQ正交偏移	<-55dB（10次以上平均）
IQ不平衡	<-50dB（10次以上平均）
码域功率测量误差	<0.4dB
邻道抑制功率比	>53dB@1.6MHz、>61dB@1.6MHz
邻道抑制功率比测量不确定度	<0.5dB（邻道功率>-33dBc、次邻道功率>-43dBc）
GSM标准信号分析
频率范围	20MHz～6GHz
解调格式	GMSK、8PSK
滤波器	RRCα=0.16半带900kHz、Gaussian 500kHz/1MHz
固有相位误差	<1.6°RMS,<2°peak（GMSK）
固有EVM	<1.8%RMS（8PSK、GMSK）
频率测量误差	<20Hz
固有IQ偏移	<-50dB
动态范围	>72dB RMS(GSM)、69dB RMS（8PSK）
测量误差	<0.1dB(>-40dB)、<0.5dB(<-40dB)
邻道测量误差	>74dB(GSM、偏移>1200kHz) >70dB(8PSK、偏移>1200kHz)
整机
远控接口	GPIB(标准)、USB(标准)、网口(标准)、RS232(选件)
显示屏	TFT-LCD
操作界面	中文/英文
外形尺寸	485mm×185mm×505mm (宽×高×深)
重量	约16公斤
电源	交流220V±10%、50Hz±10%
工作温度	0℃ ～+40℃
