电缆和天线分析仪（CAT）、矢量网络分析仪（VNA）

• 30 kHz 至 4 GHz

• VNA 动态范围： 100 dB 至 4 GHz

• CAT：故障点距离、回波损耗、电缆损耗

• VNA：S11、S21、S22、S12、幅度和相位

频谱分析仪

• 5 kHz 至 4 GHz

• ± 0.5 dB 幅度精度、全频段、温度范围是 -10 至 +55 °C（14 至 131 °F）

• 无杂散动态范围： ≥ 105 dB

• 全频段跟踪发生器

独立信号源、矢量电压表（VVM）和功率测量

• 射频源：30 kHz 至 4 GHz、连续波、连续波耦合、跟踪

• VVM：30 kHz 至 4 GHz，可比较相位长度和电气长度

• 通过 进行功率测量：9 kHz 至 24 GHz [link USB 功率传感器 collection ID 1079410]（基于传感器）

• 内置功率计：5 kHz 至 4 GHz

FieldFox 仪器特性

• 三年标准保修期

• 电池使用时间：3.5 小时

• 重量：3.0 kg 或 6.6 lbs

• 工作温度： -10 至 +55 °C（14 至 131 °F）

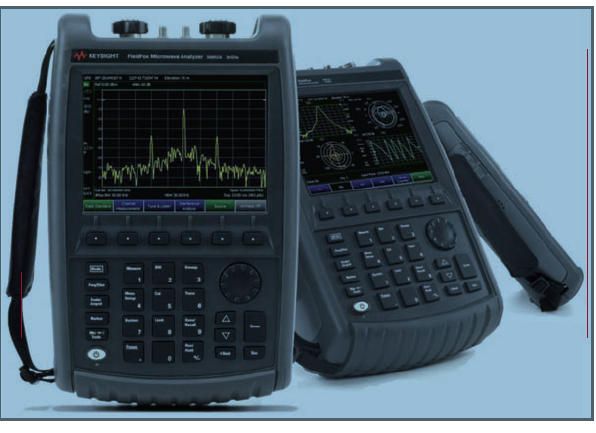

FieldFox 组合分析仪



FieldFox 射频分析仪能够承受***恶劣的工作条件。每种工作模式都有任务驱动式用户界面，可缩短现场工作时间，提供您的工作效率。使用 FieldFox – 加快准备工作进程。

组合分析仪的基本功能是电缆和天线分析，经过配置后还可执行频谱和矢量网络分析。FieldFox 可与其它功能一起订购：功率计、独立信号发生器、矢量电压表、干扰分析仪、可变直流电源和内置 GPS 接收机。

以下附件属于每台 FieldFox 的标配：交流/直流适配器、电池、便携包、LAN 电缆、快速参考指南和用户指南。此外，安捷伦还为所有射频和微波 FieldFox 分析仪。请注意，在短期内，当下达订单时，此项费用将取消。

应用

• 蜂窝基站管理——电缆和天线测试

• 射频频谱监测和干扰分析

• 有源和无源器件测试

精度

• 获得精度与台式机的测量结果

• QuickCal – 内置校准 – 无需校准套件

• CalReady – 在测试端口上迅速执行故障点距离和 S 参数测量

• InstAlign – 在全频段内具有极高的幅度精度，无需预热

稳固

• 防尘设计（无风扇和通风孔）可以提高仪器在恶劣环境中的可靠性

• 防水；抵御盐分多的环境和潮湿环境

• 符合 MIL-PRF-28800F 2 类标准

• 符合 MIL-STD-810G Method 511.5 Procedure I 要求，适用于爆炸性环境（被测类型）

•
